Kurz gesagt
Eine Gehäuselager-Bezeichnung wie UCP205 zerfällt in drei Blöcke: das UC-Spannlager (Lagereinsatz mit kugeligem Außenring und Stellschraube auf der Welle), die Gehäuseform (hier P = Stehlager, Pillow Block) und die Baugröße (205). Die Bohrungskennzahl der letzten beiden Ziffern ergibt ab Code 04 den Bohrungsdurchmesser mal 5 — „05" steht also für 25 mm. Welcher Buchstabe genau welche Gehäuseform meint, hängt vom Hersteller ab und gehört in den Herstellerkatalog.
Was eine Gehäuselager-Einheit ausmacht

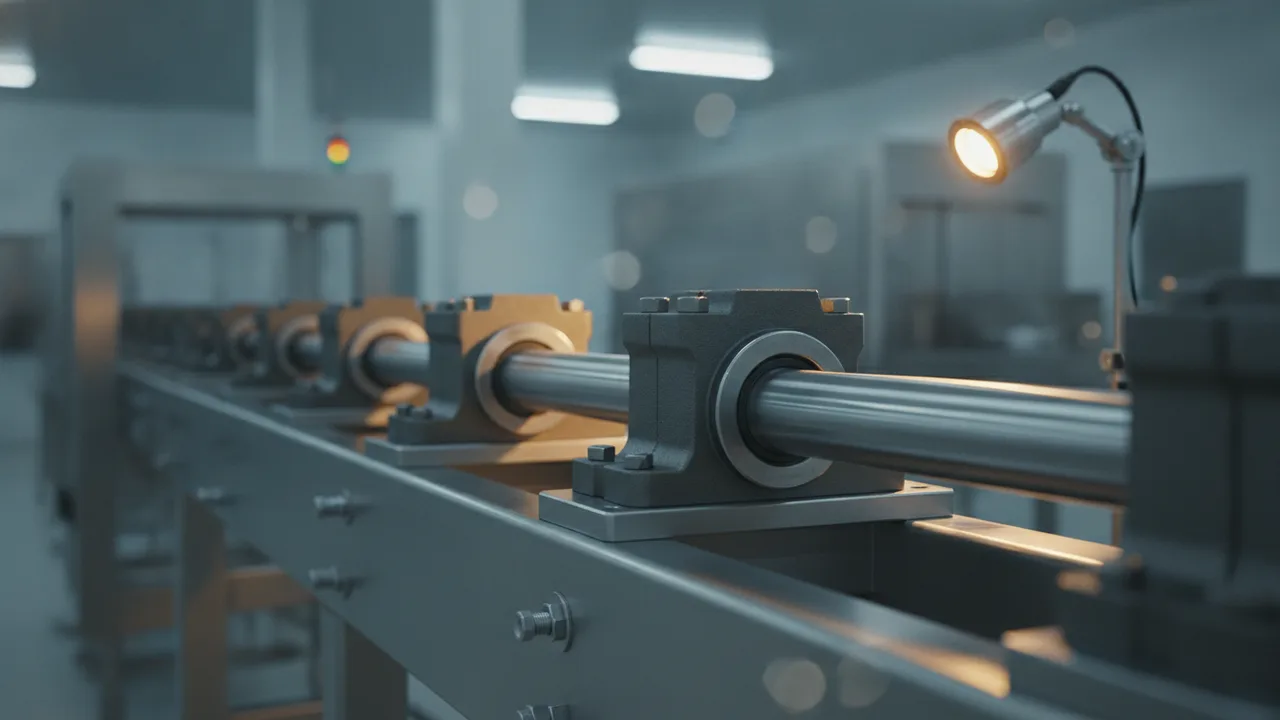

Eine Lagereinheit verbindet einen Kugellager-Einsatz mit einem anschraubbaren Gehäuse. Den Innenring hält eine Stellschraube (Madenschraube) auf der Welle; der Außenring ist sphärisch und sitzt in einer ebenso sphärisch geformten Gehäusebohrung. Damit kann sich der Einsatz im Gehäuse leicht schwenken und gleicht Fluchtungsfehler aus, ohne dass das Lager zusätzlich belastet wird. Ab Werk ist die Einheit befettet und über Wellendichtung sowie Schleuderscheibe gegen Schmutz geschützt. Gehäuseformen reichen vom Stehlager bis zur Flanschausführung.
Der Code spiegelt genau diesen Aufbau: Einsatz zuerst, dann Gehäuseform, dann Größe.
Den Code Block für Block lesen
UC — der Einsatz. „UC" kennzeichnet das Spannlager mit Madenschraube. Es gibt weitere Einsatzreihen mit anderem Wellensitz, etwa Spannhülse oder Exzenterring. Welche Reihe vorliegt, steht im Einsatzkürzel.
Der Buchstabe — die Gehäuseform. Hier trägt der Buchstabe die Bauform: P für das Stehlager (Pillow Block), F für den quadratischen Vierloch-Flansch, FL/FC für weitere Flanschvarianten, T für den Spannschlitten (Take-up). Bei japanisch geprägten Einheiten sind diese Buchstaben weitgehend einheitlich, aber die genaue Belegung — besonders bei FL, FC, FA, FB und Sonderformen — ist herstellerabhängig. Buchstaben vor der Bestellung im Herstellerkatalog prüfen, nicht aus dem Kürzel allein ableiten.
Die Zahl — die Größe. Die zweistellige Bohrungskennzahl am Ende folgt der üblichen Systematik: 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, ab 04 schlicht ×5. UCP205 trägt also Kennzahl 05, also 25 mm Bohrung: Spannlagereinsatz, Stehgehäuse, 25-mm-Welle.
Die Kugellager-Basis behandelt Rillenkugellager; Werkstoffe und Wärmebehandlung der Ringe Werkstoffe & Wärmebehandlung. Einzelne Nachsetzzeichen schlagen Sie im Nachsetzzeichen-Glossar nach.
FAQ
Wofür steht UCP205?
UCP205 bezeichnet eine Stehlager-Einheit: UC ist der Spannlagereinsatz (kugeliger Außenring, Fixierung über Stellschraube auf der Welle), P die Stehlager-Gehäuseform (Pillow Block) und 205 die Baugröße. Die Bohrungskennzahl „05" ergibt mal 5 einen Bohrungsdurchmesser von 25 mm. Die Einheit ist im Gehäuse selbsteinstellend und ab Werk befettet.
Wie groß ist die Bohrung bei einem UC205-Einsatz?
25 mm. Die letzten beiden Ziffern sind die Bohrungskennzahl. Für Codes ab 04 gilt: Kennzahl × 5 = Bohrungsdurchmesser in Millimetern, also 05 × 5 = 25 mm. Die Sonderfälle 00 bis 03 weichen ab: 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm.
Was bedeutet der Buchstabe nach UC, etwa bei UCP, UCF oder UCT?
Der Buchstabe nach „UC" benennt die Gehäuseform, nicht das Lager. P steht für das Stehlager, F für den quadratischen Vierloch-Flansch, FL/FC für weitere Flanschformen, T für den Spannschlitten. Die Zuordnung ist weitgehend, aber nicht durchgängig markenübergreifend; die genaue Belegung der Flanschvarianten ist im Herstellerkatalog zu prüfen.
Warum hat eine Gehäuselager-Einheit einen kugeligen Außenring?
Der sphärische Außenring sitzt in einer ebenso sphärischen Gehäusebohrung. Dadurch kann sich der Lagereinsatz im Gehäuse leicht schwenken und gleicht Fluchtungsfehler der Welle sowie Einbau-Schiefstellungen aus, ohne dass am Lager zusätzliche Belastungen entstehen. Die Welle wird über eine Stellschraube am Innenring fixiert.
Kurz gefasst
- UCP205 = UC-Spannlager (Einsatz) + P-Stehgehäuse + Baugröße 205; Bohrung 25 mm.
- UC = Einsatz mit kugeligem Außenring und Stellschraube auf der Welle, im Gehäuse selbsteinstellend, ab Werk befettet.
- Gehäusebuchstabe: P = Stehlager, F = Vierloch-Flansch, FL/FC = Flanschvarianten, T = Spannschlitten; Flanschvarianten herstellerabhängig, im Herstellerkatalog prüfen.
- Bohrungskennzahl: 00/01/02/03 = 10/12/15/17 mm, ab 04 ×5 — „05" = 25 mm (Standardregel).
- Vorgehen: Einsatz, Gehäuseform und Größe trennen; unsichere Buchstaben im Herstellerkatalog gegenprüfen.
