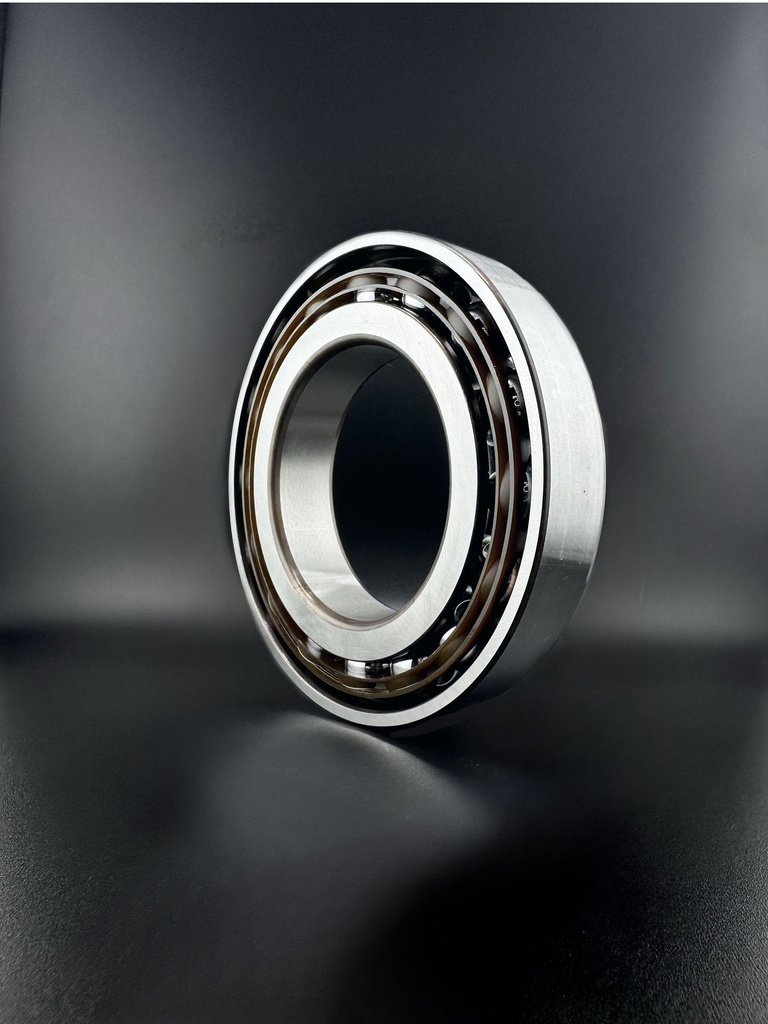

DIVERS 3198702 Schrägkugellager (13x40x18,3)

Als Schrägkugellager nimmt dieses Lager kombinierte radiale und einseitig axiale Kräfte auf und wird häufig paarweise eingesetzt. Mit 13x40x18,3 mm und einem Eigengewicht von 0,112 kg ist die Einbausituation festgelegt; weitere technische Daten enthält die Spezifikationstabelle. Nicht die im Katalog geführte Radiallagerluft, sondern das axiale Spiel nach dem Einbau bestimmt, wie steif und wie genau diese Lagerung läuft.

Beim Schrägkugellager stehen die Berührungspunkte an Innen- und Außenring einander nicht radial gegenüber, sondern versetzt, sodass die Kraftwirkungslinie unter einem Winkel durch das Lager läuft. Diese Geometrie erlaubt es, Radial- und Axialkraft gleichzeitig zu übertragen, bindet die Axialkraft der einreihigen Bauart aber an eine Richtung: In der Gegenrichtung kann das Lager nichts abstützen, und schon eine reine Radiallast erzeugt im Inneren eine axiale Komponente, die abgestützt werden muss.

Daraus folgt die Grundregel der Anwendung — ein einreihiges Schrägkugellager arbeitet paarweise oder gegen eine zweite Lagerstelle. Wie das Paar angeordnet ist, entscheidet über das Verhalten der Lagerung: In der O-Anordnung liegen die Kraftwirkungslinien nach außen auseinander und bilden eine breite Abstützbasis, die Kippmomente aufnimmt; in der X-Anordnung laufen sie nach innen zusammen, was die Abstützbasis verkürzt und Winkelfehler nachsichtiger behandelt; in Tandemanordnung wirken beide Lager in dieselbe Richtung, teilen sich die Axialkraft und verlangen eine dritte Lagerstelle für die Gegenrichtung.

Die geführte normale Radiallagerluft entspricht der Standardklasse; wirksam wird an der Lagerstelle jedoch das axiale Spiel, das sich erst mit der Gegenlagerung, deren Anstellung und den Passungen einstellt — von spielfreier Vorspannung für hohe Steifigkeit und engen Rundlauf bis zu einem definierten Restspiel für wärmeunempfindlichen Lauf.

Ringe und Kugeln bestehen aus durchgehärtetem Standard-Wälzlagerstahl. Die offene Bauform überlässt Abdichtung, Erstbefüllung und Nachschmierung der umgebenden Konstruktion; sie hält zugleich den Wälzraum für eine gezielte Schmierstoffzufuhr zugänglich, was bei höheren Drehzahlen genutzt wird.
