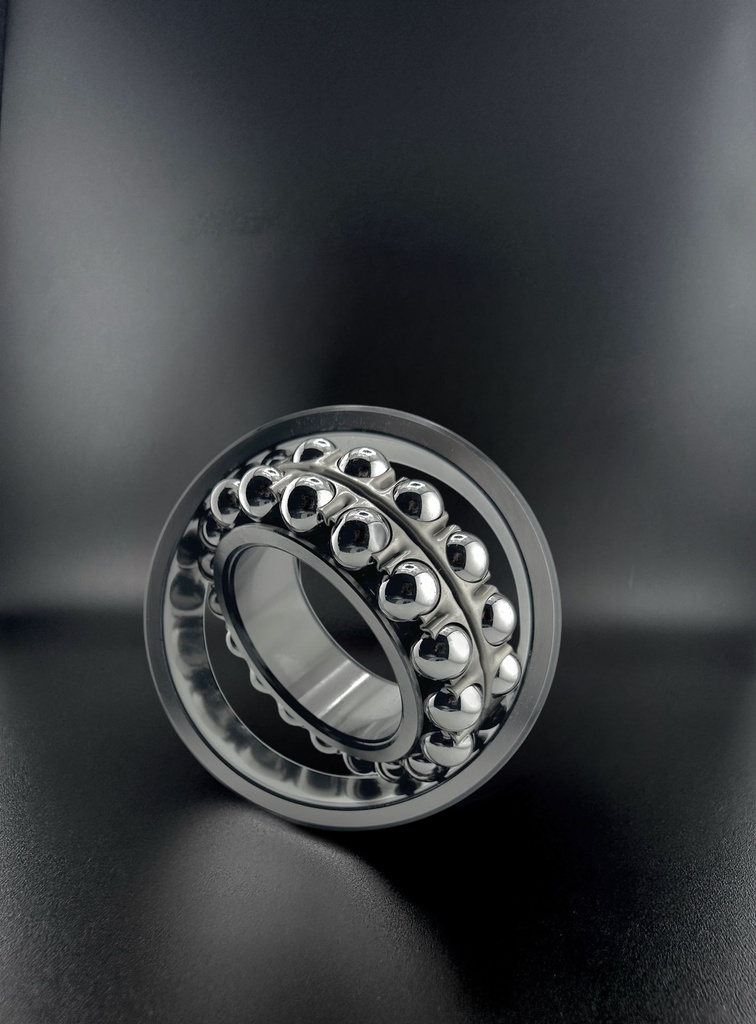

FAG 1222-K-M-C3 Pendelkugellager (110x200x38)
Beschreibung
✓ geprüfte KatalogwerteAls Pendelkugellager gleicht dieses Lager Fluchtungsfehler und Wellendurchbiegung aus. Die dynamische Tragzahl von 89 kN nach ISO 281 kennzeichnet dieses Lager. Die statische Tragzahl nach ISO 76 beträgt 38,5 kN. Die Grenzdrehzahl liegt bei 5300 min⁻¹. Merkmal dieser Ausführung ist erhöhte Lagerluft (C3). Erhöhte Lagerluft (C3) bei sonst gleicher Bauart: zwei Kugelreihen, kugelige Außenlaufbahn, Einstellfähigkeit — nur mit größerer radialer Reserve.
Die erhöhte Lagerluft (C3) hat bei dieser Bauart einen sehr konkreten Anlass. Pendelkugellager werden häufig mit kegeliger Bohrung geliefert und über eine Spannhülse auf eine glatte, ungestufte Welle gesetzt — die Bauweise, mit der lange Wellen in Stehlagergehäusen aufgebaut werden. Beim Aufziehen wird der Innenring planmäßig aufgeweitet, und der Einbau wird über die dabei verbleibende Lagerluft kontrolliert; ohne ein ausreichend großes Ausgangsspiel bliebe nach dem Aufziehen zu wenig davon übrig.
Bleibt am Ende zu wenig Spiel, wird der Kugelsatz gegen die Laufbahnen verspannt; Reibmoment und Temperatur steigen, und die zusätzliche Wärme verringert das Spiel weiter. An den Eigenschaften der Bauart ändert die größere Luftklasse nichts: Die Innenringeinheit bleibt im Außenring verschwenkbar, die Lagerstelle gleicht Fluchtungsfehler und Wellendurchbiegung aus, die Tragzahl bleibt an die geringe Schmiegung der kugeligen Außenlaufbahn gebunden, und Axialkräfte sind nur in bescheidenem Umfang zulässig.
Ringe und Kugeln bestehen aus durchgehärtetem Standard-Wälzlagerstahl. Die offene Bauform setzt Abdichtung und Schmierstoffversorgung durch die umgebende Konstruktion voraus. Für die Auslegung sind Sitzart, Aufziehweg beziehungsweise Passung und der zu erwartende Temperaturverlauf gemeinsam zu bewerten. Messingmassivkäfig: maßlich vergleichbar; Suffix-Details für kritische Anwendungen prüfen. Entsprechende Suffixe führen auch SKF (M, MA, MB), NSK (M) und NTN (L1, G1, M).
FAG 1222-K-M-C3 Pendelkugellager (110x200x38)
— 110 x 200 x 38 mm
Antwort innerhalb 4 Werkstunden
Markenübergreifende Entsprechungen
Geprüfte Entsprechungen für 110 × 200 × 38 mm — Preis & Verfügbarkeit live.
Maßidentisch heißt: gleiche Bauart und gleiche Hauptabmessungen (d × D × B). Abdichtung, Käfig, Lagerluft und Ausführung (z. B. Werkstoff, Genauigkeit, Fettfüllung) stehen im Suffix und können abweichen — bitte vor der Bestellung prüfen. Gleichwertig heißt zusätzlich: gleiche Abdichtung, Lagerluft und Toleranzklasse; Käfig und weitere Suffix-Merkmale (z. B. Schmiernut) können abweichen.
| Produkt | Marke | Übereinstimmung | Preis | Verfügbarkeit | ||
|---|---|---|---|---|---|---|
| SKF 1222 K/C3 Pendelkugellager (110x200x38)Gleichwertig | SKF | Gleichwertig | 409,19 € | Auf Lager | ||
| SKF 1222 K Pendelkugellager (110x200x38)Maßidentisch | SKF | Maßidentisch | 245,64 € | Auf Lager | ||
| NTN 1222 SK Pendelkugellager (110x200x38)Maßidentisch | NTN | Maßidentisch | 311,91 € | Auf Lager | ||
| NKE 1222-K-C3 Pendelkugellager (110x200x38)Gleichwertig | NKE | Gleichwertig | 257,18 € | Auf Lager | ||
| NKE 1222-K-M-C3 Pendelkugellager (110x200x38)Gleichwertig | NKE | Gleichwertig | 371,70 € | Auf Lager | ||
