GAMET 130069X/130120HE0 Kegelrollenlager (69,85x120x71)

Name: GAMET 130069X/130120HE0 Kegelrollenlager (69,85x120x71)
Brand: GAMET
Price: 3503.5 EUR
Availability: InStock

4,8Google & eBay✓14 Tage Rückgabe✓Originalware

Datenblatt (PDF)Lebensdauer berechnen →

GAMET 130069X/130120HE0 im Überblick

Das GAMET 130069X/130120HE0 ist ein Präzisions-Kegelrollenlager, zweireihig, Außenring mit Bund (Typ H): Bohrung d = 69,85 mm, Außendurchmesser D = 120 mm, Gesamtbreite T = 71 mm, Gewicht 2,71 kg. Laut GAMET-Datenblatt trägt es radial 4.290 daN und axial 1.100 daN (Basis 10.000 h bei 500 min⁻¹). Die Höchstdrehzahl liegt bei 5.700 min⁻¹ mit Ölschmierung.

Ausführung und Bezeichnung

Zweireihig, mit Bund am Außenring. Etwa doppelte Tragfähigkeit eines einreihigen Lagers; der Bund fixiert die Spindel axial und vereinfacht die Gehäusebearbeitung. Konus (Innenring mit Rollen und Käfig): 130069X. Schale (Außenring): 130120H. Das X in der Nummer kennzeichnet ein Zollmaß statt eines runden metrischen Maßes. „E0“ bezeichnet die werkseitige Einstellung: Ein Distanzring zwischen den Innenringen gibt dem zweireihigen Lager das vorgesehene Spiel oder die Vorspannung. Übernehmen Sie diese Angabe exakt vom alten Lager. Die Bohrung des hinteren Konus („B“-Laufbahn) ist laut Katalog 0,002 bis 0,004 mm größer als die des vorderen – das erleichtert das Einstellen.

Einsatz

GAMET ist auf Präzisions-Kegelrollenlager spezialisiert. Gegründet wurde GAMET für die Werkzeugmaschinenindustrie – typisch sind Spindellagerungen, etwa in Drehmaschinen. Laut Katalog beliefert GAMET heute auch die Beschichtungs-, Druck- und Verpackungsindustrie. Hohle Rollen führen das Öl durch das Lager und kühlen es; der Käfig wird am Innenring geführt.

Nummer nicht mehr lesbar?

Messen Sie Bohrung, Außendurchmesser und Breite und schicken Sie uns die Maße mit einem Foto von Konus und Schale. Wir bestimmen die genaue GAMET-Bezeichnung und machen Ihnen ein Angebot. Zum Formular mit Foto-Upload

HerstellerGAMET

Bezeichnung130069X/130120HE0

LagerartPräzisions-Kegelrollenlager

Ausführungzweireihig, Außenring mit Bund (Typ H)

Konus (Innenring)130069X

Schale (Außenring)130120H

Gewicht2,71 kg

Tragzahl radial¹4.290 daN

Tragzahl axial¹1.100 daN

Statische Steifigkeit radial164 daN/µm

Statische Steifigkeit axial12 daN/µm

Höchstdrehzahl (Ölschmierung)5.700 min⁻¹

d – Bohrung (Konus)69,85 mm

D – Außendurchmesser (Schale)120 mm

T – Gesamtbreite71 mm

C – Breite Schale (Außenring)59,88 mm

E – Maß E (laut GAMET-Zeichnung)24,39 mm

F – Überstand Konus5,56 mm

G – Breite G (laut GAMET-Zeichnung)11,11 mm

H – Bundbreite5,55 mm

J – Bunddurchmesser125,55 mm

L – Ölbohrungen im Außenring, 6 am Umfang (Ø)8 mm

da – Wellen-Widerlager-Ø (empfohlen)84 mm

R – Radius R, Schalenseite (laut GAMET-Zeichnung)2,5 mm

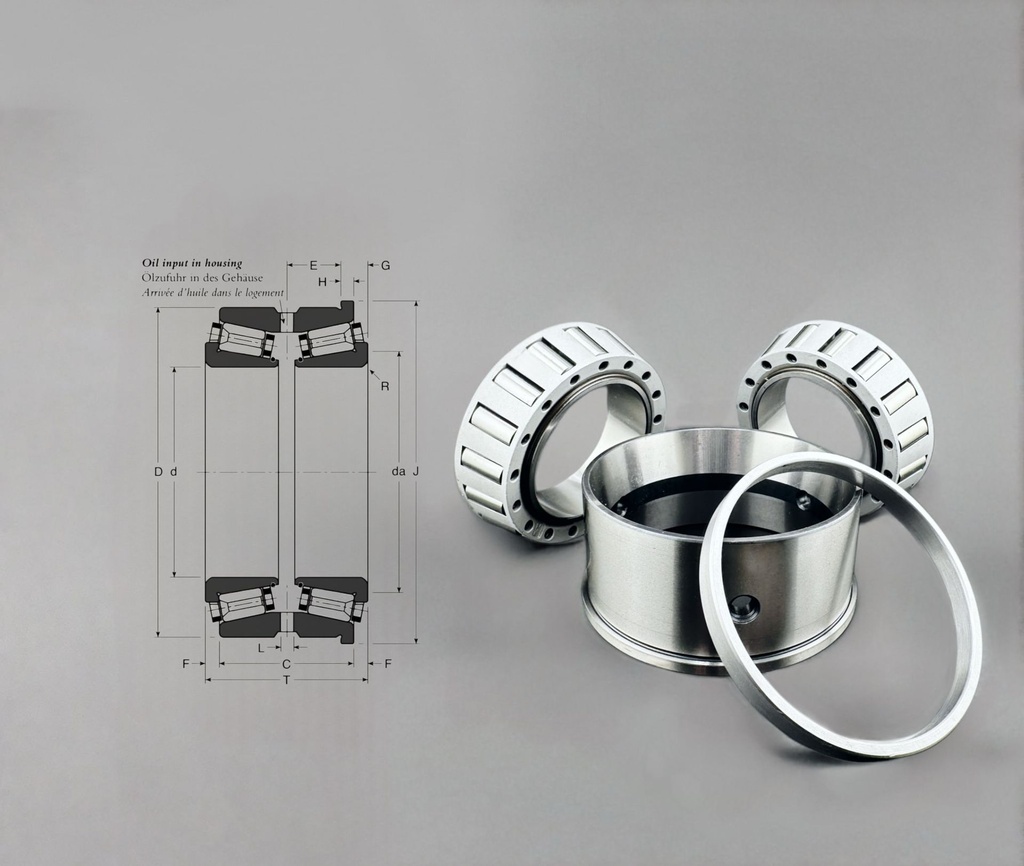

¹ Basis laut GAMET-Datenblatt: 10.000 h bei 500 min⁻¹; 1 daN = 10 N. Maße nach Buchstaben der Maßzeichnung. Werte laut technischem Datenblatt von GAMET.

3.503,50 €/ Stück

inkl. MwSt., zzgl. Versandkosten · Preis sinkt mit Menge

Auf Lager

In der Regel versandfertig in 1–2 Tagen

Lagerware · Versand mit DPD, UPS oder Deutsche Post

MengeStückpreisRabatt

1 – 43.503,50 €—

5 – 93.398,39 €−3 %

10 – 243.328,32 €−5 %

25 – 493.223,22 €−8 %

50 – 993.153,15 €−10 %

Noch 4 Stück bis −3 % Mengenrabatt

Ab 100 Stück: Preis und Lieferzeit auf Anfrage – Prüfung vorbehalten.

Gesamt (1 Stk.)3.503,50 €

Gamet 130069X/130120HE0 Gamet Bearing (69,85x120x71)

Antwort innerhalb 4 Werkstunden

✓Kostenloser Versand ab 100 € · 14 Tage Rückgabe

✓Kauf auf Rechnung – Erstbestellung vor Versand, danach 14 Tage Zahlungsziel für Geschäftskunden nach Freigabe

✓ Originalware✓ 14 Tage Rückgabe✓ Mengenrabatt✓ Techn. Beratung

Zahlungsarten

Weitere Ausführungen zu 130069X/130120

Gleiche Konus- und Schalennummer – andere Außenring-Ausführung.

Häufige Fragen

Was bedeutet die Bezeichnung 130069X/130120HE0?

130069X ist der Konus (Innenring mit Rollen und Käfig), 130120H die Schale (Außenring). Ein X kennzeichnet ein Zollmaß statt eines runden metrischen Maßes. Die Ausführung ist zweireihig, Außenring mit Bund (Typ H). „E0“ steht für die werkseitige Einstellung des zweireihigen Lagers mit Distanzring (Spiel oder Vorspannung) – übernehmen Sie diese Angabe exakt vom alten Lager.

Wo werden GAMET-Kegelrollenlager eingesetzt?

Gegründet wurde GAMET für die Werkzeugmaschinenindustrie – typisch sind Spindellagerungen, etwa in Drehmaschinen. Laut Katalog beliefert GAMET heute auch die Beschichtungs-, Druck- und Verpackungsindustrie. GAMET fertigt ausschließlich in hoher Präzisionsklasse.

Kann ich das 130069X/130120HE0 durch eine andere Marke ersetzen?

Nicht ohne Weiteres: GAMET fertigt nur in hoher Präzisionsklasse, und die Einstellung zweireihiger Lager wird laut Katalog nach Drehzahl, Schmierung und Belastung festgelegt. Ein maßgleiches Lager einer anderen Marke ist deshalb nicht automatisch gleichwertig. Bestellen Sie nach der vollständigen GAMET-Bezeichnung von Konus und Schale. Wenn die Nummer nicht mehr lesbar ist, helfen wir anhand von Maßen und Foto.
