GAMET 131093X/131152XHE0 Kegelrollenlager (93,663x152,4x75)

Name: GAMET 131093X/131152XHE0 Kegelrollenlager (93,663x152,4x75)
Brand: GAMET
Price: 4926.52 EUR
Availability: InStock

4,8Google & eBay✓14 Tage Rückgabe✓Originalware

Datenblatt (PDF)Lebensdauer berechnen →

GAMET 131093X/131152XHE0 im Überblick

Das GAMET 131093X/131152XHE0 ist ein Präzisions-Kegelrollenlager, zweireihig, Außenring mit Bund (Typ H): Bohrung d = 93,663 mm, Außendurchmesser D = 152,4 mm, Gesamtbreite T = 75 mm, Gewicht 4,745 kg. Laut GAMET-Datenblatt trägt es radial 5.115 daN und axial 1.630 daN (Basis 10.000 h bei 500 min⁻¹). Die Höchstdrehzahl liegt bei 4.400 min⁻¹ mit Ölschmierung.

Ausführung und Bezeichnung

Zweireihig, mit Bund am Außenring. Etwa doppelte Tragfähigkeit eines einreihigen Lagers; der Bund fixiert die Spindel axial und vereinfacht die Gehäusebearbeitung. Konus (Innenring mit Rollen und Käfig): 131093X. Schale (Außenring): 131152XH. Das X in der Nummer kennzeichnet ein Zollmaß statt eines runden metrischen Maßes. „E0“ bezeichnet die werkseitige Einstellung: Ein Distanzring zwischen den Innenringen gibt dem zweireihigen Lager das vorgesehene Spiel oder die Vorspannung. Übernehmen Sie diese Angabe exakt vom alten Lager. Die Bohrung des hinteren Konus („B“-Laufbahn) ist laut Katalog 0,002 bis 0,004 mm größer als die des vorderen – das erleichtert das Einstellen.

Einsatz

GAMET ist auf Präzisions-Kegelrollenlager spezialisiert. Gegründet wurde GAMET für die Werkzeugmaschinenindustrie – typisch sind Spindellagerungen, etwa in Drehmaschinen. Laut Katalog beliefert GAMET heute auch die Beschichtungs-, Druck- und Verpackungsindustrie. Hohle Rollen führen das Öl durch das Lager und kühlen es; der Käfig wird am Innenring geführt.

Nummer nicht mehr lesbar?

Messen Sie Bohrung, Außendurchmesser und Breite und schicken Sie uns die Maße mit einem Foto von Konus und Schale. Wir bestimmen die genaue GAMET-Bezeichnung und machen Ihnen ein Angebot. Zum Formular mit Foto-Upload

HerstellerGAMET

Bezeichnung131093X/131152XHE0

LagerartPräzisions-Kegelrollenlager

Ausführungzweireihig, Außenring mit Bund (Typ H)

Konus (Innenring)131093X

Schale (Außenring)131152XH

Gewicht4,745 kg

Tragzahl radial¹5.115 daN

Tragzahl axial¹1.630 daN

Statische Steifigkeit radial206 daN/µm

Statische Steifigkeit axial20 daN/µm

Höchstdrehzahl (Ölschmierung)4.400 min⁻¹

d – Bohrung (Konus)93,663 mm

D – Außendurchmesser (Schale)152,4 mm

T – Gesamtbreite75 mm

C – Breite Schale (Außenring)62 mm

E – Maß E (laut GAMET-Zeichnung)25 mm

F – Überstand Konus6,5 mm

G – Breite G (laut GAMET-Zeichnung)12,5 mm

H – Bundbreite6 mm

J – Bunddurchmesser158,4 mm

L – Ölbohrungen im Außenring, 6 am Umfang (Ø)8 mm

da – Wellen-Widerlager-Ø (empfohlen)110 mm

R – Radius R, Schalenseite (laut GAMET-Zeichnung)2,5 mm

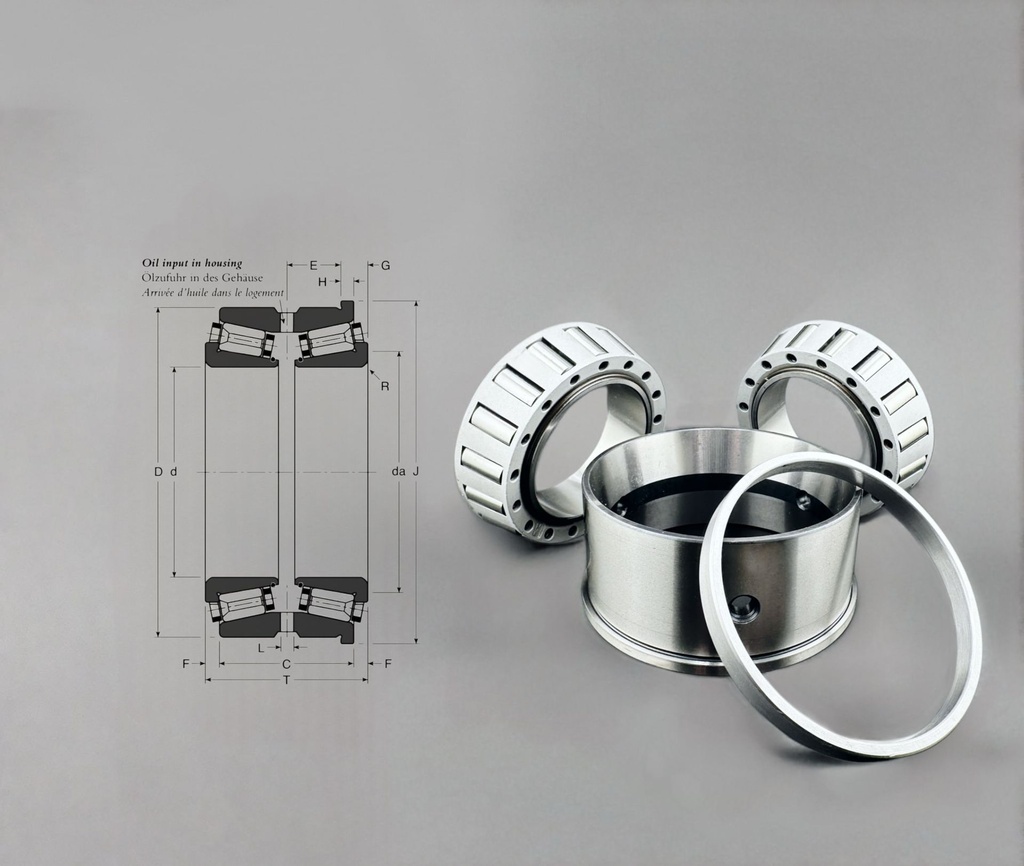

¹ Basis laut GAMET-Datenblatt: 10.000 h bei 500 min⁻¹; 1 daN = 10 N. Maße nach Buchstaben der Maßzeichnung. Werte laut technischem Datenblatt von GAMET.

4.926,52 €/ Stück

inkl. MwSt., zzgl. Versandkosten · Preis sinkt mit Menge

Auf Lager

In der Regel versandfertig in 1–2 Tagen

Lagerware · Versand mit DPD, UPS oder Deutsche Post

MengeStückpreisRabatt

1 – 44.926,52 €—

5 – 94.778,72 €−3 %

10 – 244.680,19 €−5 %

25 – 494.532,39 €−8 %

50 – 994.433,86 €−10 %

Noch 4 Stück bis −3 % Mengenrabatt

Ab 100 Stück: Preis und Lieferzeit auf Anfrage – Prüfung vorbehalten.

Gesamt (1 Stk.)4.926,52 €

Gamet 131093X/131152XHE0 Gamet Bearing (93,66x152,40x75)

Antwort innerhalb 4 Werkstunden

✓Kostenloser Versand ab 100 € · 14 Tage Rückgabe

✓Kauf auf Rechnung – Erstbestellung vor Versand, danach 14 Tage Zahlungsziel für Geschäftskunden nach Freigabe

✓ Originalware✓ 14 Tage Rückgabe✓ Mengenrabatt✓ Techn. Beratung

Zahlungsarten

Weitere Ausführungen zu 131093X/131152X

Gleiche Konus- und Schalennummer – andere Außenring-Ausführung.

GAMET 131093X/131152XCeinreihig, Außenring mit Bund (Typ C)

Häufige Fragen

Was bedeutet die Bezeichnung 131093X/131152XHE0?

131093X ist der Konus (Innenring mit Rollen und Käfig), 131152XH die Schale (Außenring). Ein X kennzeichnet ein Zollmaß statt eines runden metrischen Maßes. Die Ausführung ist zweireihig, Außenring mit Bund (Typ H). „E0“ steht für die werkseitige Einstellung des zweireihigen Lagers mit Distanzring (Spiel oder Vorspannung) – übernehmen Sie diese Angabe exakt vom alten Lager.

Wo werden GAMET-Kegelrollenlager eingesetzt?

Gegründet wurde GAMET für die Werkzeugmaschinenindustrie – typisch sind Spindellagerungen, etwa in Drehmaschinen. Laut Katalog beliefert GAMET heute auch die Beschichtungs-, Druck- und Verpackungsindustrie. GAMET fertigt ausschließlich in hoher Präzisionsklasse.

Kann ich das 131093X/131152XHE0 durch eine andere Marke ersetzen?

Nicht ohne Weiteres: GAMET fertigt nur in hoher Präzisionsklasse, und die Einstellung zweireihiger Lager wird laut Katalog nach Drehzahl, Schmierung und Belastung festgelegt. Ein maßgleiches Lager einer anderen Marke ist deshalb nicht automatisch gleichwertig. Bestellen Sie nach der vollständigen GAMET-Bezeichnung von Konus und Schale. Wenn die Nummer nicht mehr lesbar ist, helfen wir anhand von Maßen und Foto.
