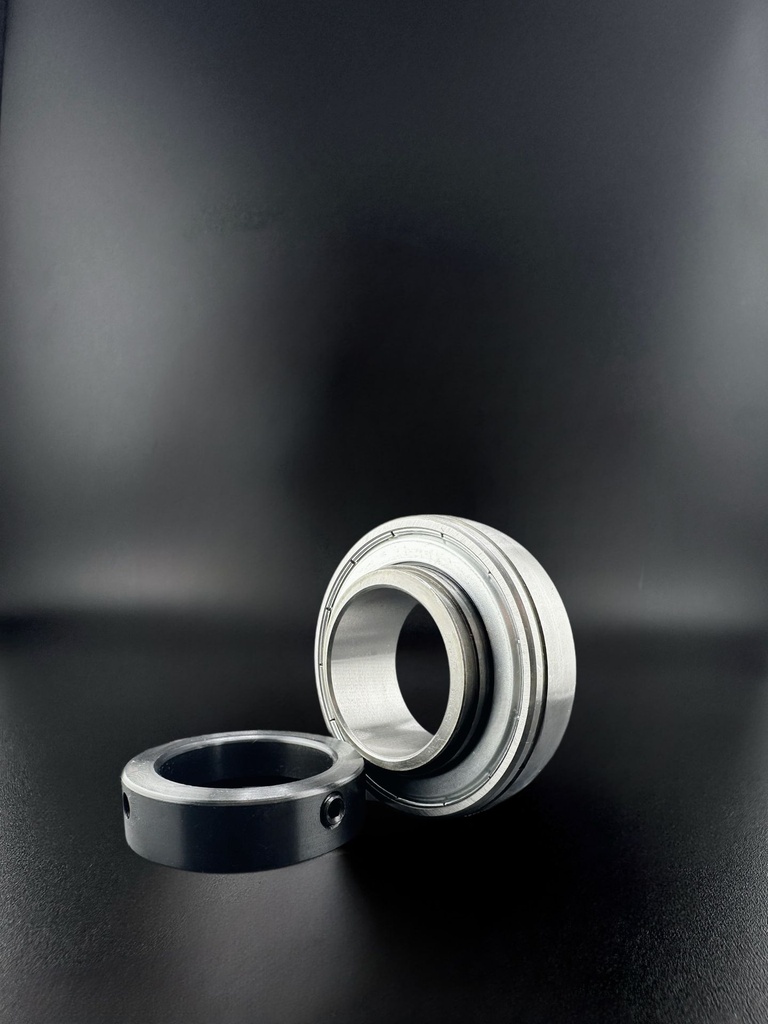

INA GE55-KTT-B Spannlager (55x100x71,4)
† Katalogwert, nicht verifiziert
Beschreibung
Als Spannlager (Y-Lager) wird dieses Lager auf der Welle festgesetzt und in ein Gehäuse eingesetzt. Für dieses Lager von INA gelten 55x100x71,4 mm und ein Gewicht von 1,37 kg; weitere technische Angaben enthält die Spezifikationstabelle. Das Spannlager ist für die Montage auf einer glatten, ungestuften Welle gemacht: Es wird an Ort und Stelle festgesetzt, statt zwischen Wellenabsatz und Mutter gespannt zu werden.
Ein Spannlager verbindet zwei Dinge: einen breiten Innenring, der auf einer glatten Welle festgesetzt wird, und einen kugelig ballig geschliffenen Außenring, der im Gehäuse eine Schwenkbewegung zulässt. Damit gleicht die Lagerstelle Ausrichtfehler aus, die beim Anbau an Blech, Guss oder geschweißte Rahmen unvermeidlich sind — die Bauart ist für Anwendungen gedacht, in denen die Anschlusskonstruktion keine Laufbahngüte bietet.
Die Festsetzung auf der Welle erfolgt je nach Ausführung über Gewindestifte, einen Exzenterring oder eine Spannhülse; maßgeblich ist, dass die Welle im Sitzbereich maßhaltig und sauber ist, weil der Innenring seinen Halt allein aus dieser Verbindung bezieht. Die Winkelbeweglichkeit dient dem Ausgleich beim Einbau, nicht dem Betrieb: Eine dauernd umlaufende Schiefstellung belastet die Dichtung und verkürzt die Lebensdauer.
Die berührende Dichtung liegt am Gegenlaufbereich an und schließt den Wälzraum gegen Staub, Spritzwasser und Auswaschung ab; sie erhöht dafür das Reibmoment und begrenzt die zulässige Drehzahl. Ringe und Wälzkörper bestehen aus durchgehärtetem Standard-Wälzlagerstahl.
INA GE55-KTT-B Spannlager (55x100x71,4)
— 55 x 100 x 71,4 mm
Antwort innerhalb 4 Werkstunden
Gleiche Maße — andere Marken
Lager gleicher Bauart mit identischen Abmessungen 55 × 100 × 71,4 mm — Abdichtung, Lagerluft und Ausführung bitte prüfen.
Kein Treffer
Maßidentisch heißt: gleiche Bauart und gleiche Hauptabmessungen (d × D × B). Abdichtung, Käfig, Lagerluft und Ausführung (z. B. Werkstoff, Genauigkeit, Fettfüllung) stehen im Suffix und können abweichen — bitte vor der Bestellung prüfen.
| Produkt | Marke | Preis | Verfügbarkeit | ||
|---|---|---|---|---|---|
| SKF YEL211-2F Spannlager (55x100x71,4) | SKF | 64,00 € | Auf Lager | ||
| NTN UEL211 D1W3 Spannlager (55x100x71,4) | NTN | 67,32 € | Auf Lager | ||
| NSK UEL211 Spannlager (55x100x71,4) | NSK | 85,78 € | Auf Lager | ||
| INA GE55-KRR-B Spannlager (55x100x71,4) | INA | 87,00 € | Auf Lager | ||
| NKE GYE55-KRRB Spannlager (55x100x71,4) | NKE | 36,52 € | Auf Lager | ||
