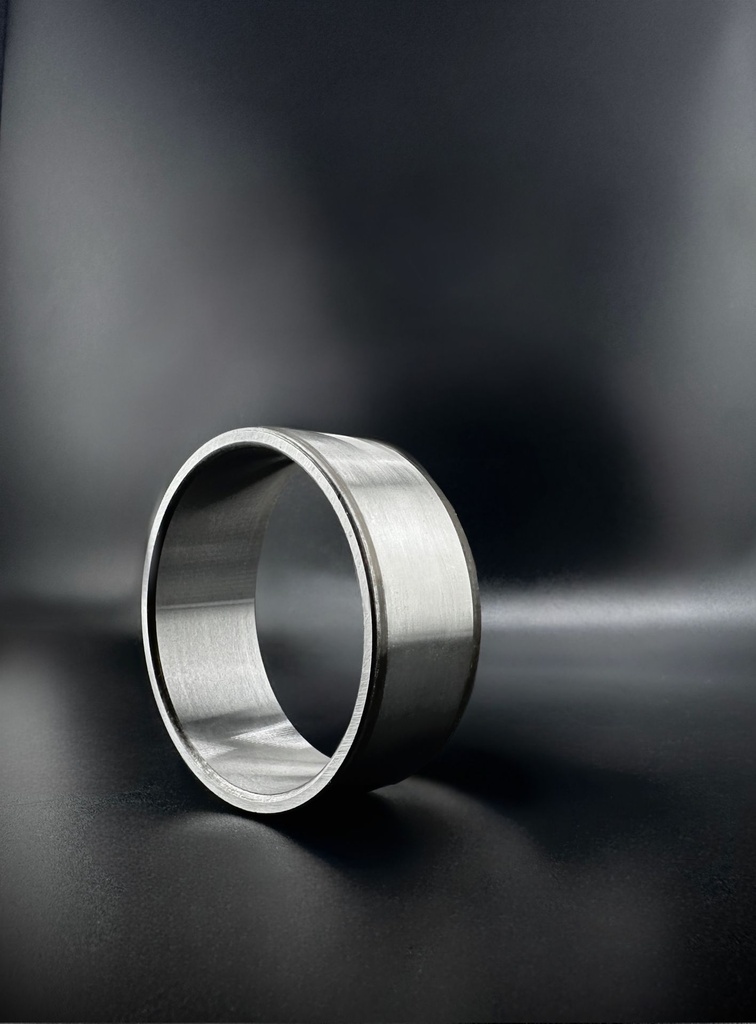

INA IR220-240-50 Innenringe (220x240x50)

Dies ist ein Innenring als Ersatz- oder Ergänzungsteil für Nadellager, ohne eigene Wälzkörper. Mit 220x240x50 mm und einem Eigengewicht von 2,709 kg ist die Einbausituation festgelegt; weitere technische Daten enthält die Spezifikationstabelle. Wo die Welle nicht auf Laufbahngüte gehärtet und geschliffen werden kann, übernimmt dieser Ring die Laufbahnfunktion und wird auf den unbehandelten Wellensitz aufgezogen.

Der Innenring trägt keine eigenen Wälzkörper; seine Aufgabe ist allein die Innenlaufbahn, die er dem zugehörigen Nadelkranz, der Nadelhülse oder dem Nadellager ohne Innenring zur Verfügung stellt. Damit erschließt er nadelgelagerte Stellen an Wellen, die aus Werkstoff- oder Fertigungsgründen nicht selbst als Laufbahn ausgeführt werden können; die Laufbahngüte wandert vom Wellensitz in ein austauschbares Teil.

Maßgeblich für die Zuordnung sind der Außendurchmesser, der die Laufbahn bildet, sowie Bohrung und Breite, die zum Wellensitz und zur Breite des Wälzkörpersatzes passen müssen. Der Ring wird üblicherweise mit Presssitz gefügt und stützt sich axial an der Anschlusskonstruktion ab; Schmierung und Abdichtung stellt in jedem Fall die Umgebung.

Zur Auslegung sind die Maßkette aus Wellensitz, Ringquerschnitt und Wälzkörpersatz sowie die Tragzahlen des zugehörigen Nadellagers zu bewerten, nicht die des Rings.
