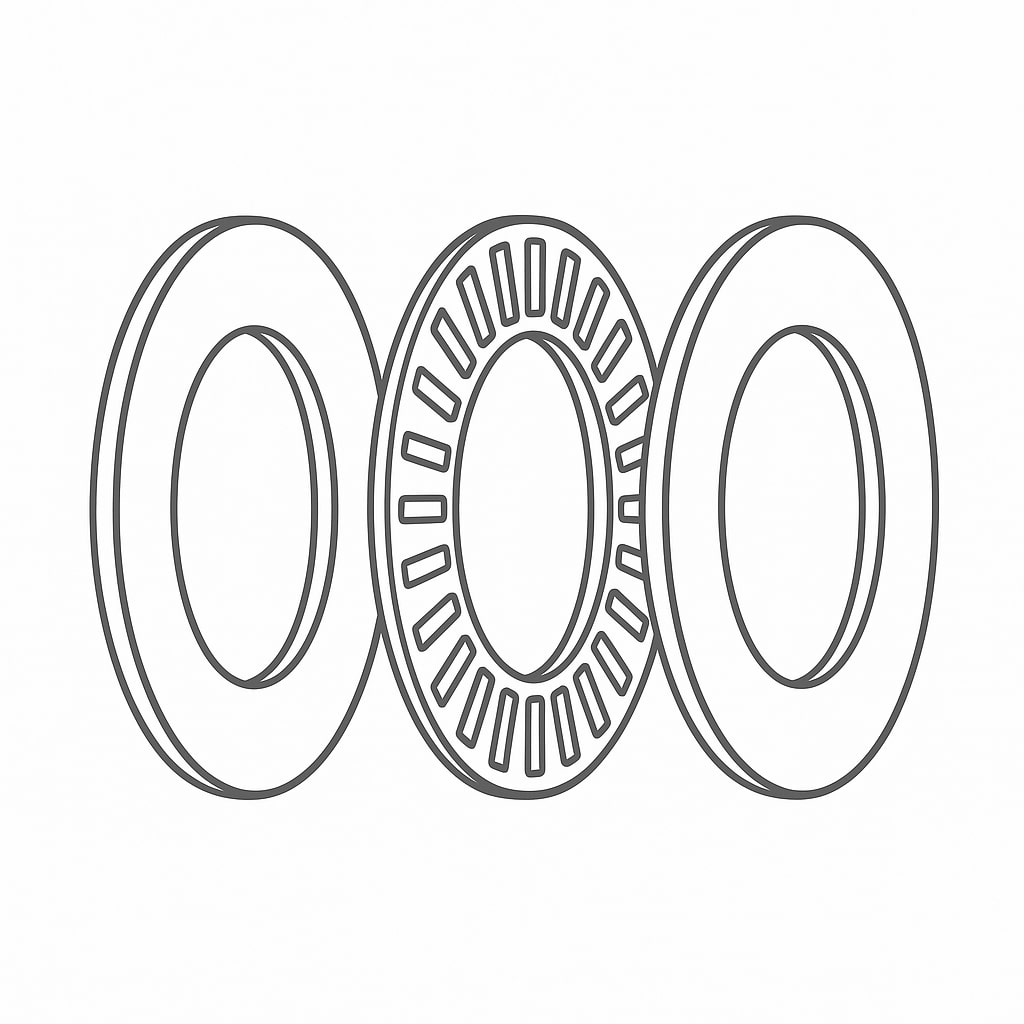

NADELLA AXZ106086 Nadellager (60x86x10)
Beschreibung
Als Axial-Nadellager nimmt dieses Lager axiale Kräfte bei besonders geringer Bauhöhe auf. Für dieses Lager von NADELLA gelten 60x86x10 mm und ein Gewicht von 0,001 kg; weitere technische Angaben enthält die Spezifikationstabelle. Die schlanken Rollen liegen radial angeordnet zwischen den axialen Anlaufflächen und tragen über ihre gesamte Länge.
Das Axial-Nadellager überträgt die Längskraft über radial angeordnete Nadelrollen, die im Käfig geführt zwischen zwei axialen Anlaufflächen abwälzen; die schlanke Rollenform ergibt die geringste Bauhöhe aller axial tragenden Wälzlagerungen bei zugleich hoher Tragfähigkeit aus der Linienberührung. Je nach Ausführung liegen die Laufbahnen als mitgelieferte Axialscheiben vor oder werden von der Anschlusskonstruktion gestellt; im zweiten Fall müssen die Gegenflächen gehärtet, geschliffen und rechtwinklig zur Achse sein.
Radiale Kräfte nimmt die Bauart nicht auf, und die Welle ist an anderer Stelle radial zu führen. Wie bei jeder axialen Rollenanordnung tritt über die Rollenlänge Gleiten gegenüber der Laufbahn auf, sodass Drehzahl, Schmierstoffversorgung und Wärmeabfuhr zusammen zu betrachten sind. Standard-Wälzlagerstahl ist durchgehärtet und deckt den üblichen Betriebstemperaturbereich ab; zur Auslegung sind Axialkraft, verfügbare Einbauhöhe und die Güte der Laufflächen gemeinsam zu bewerten.
NADELLA AXZ106086 Nadellager (60x86x10)
— 60 x 86 x 10 mm
