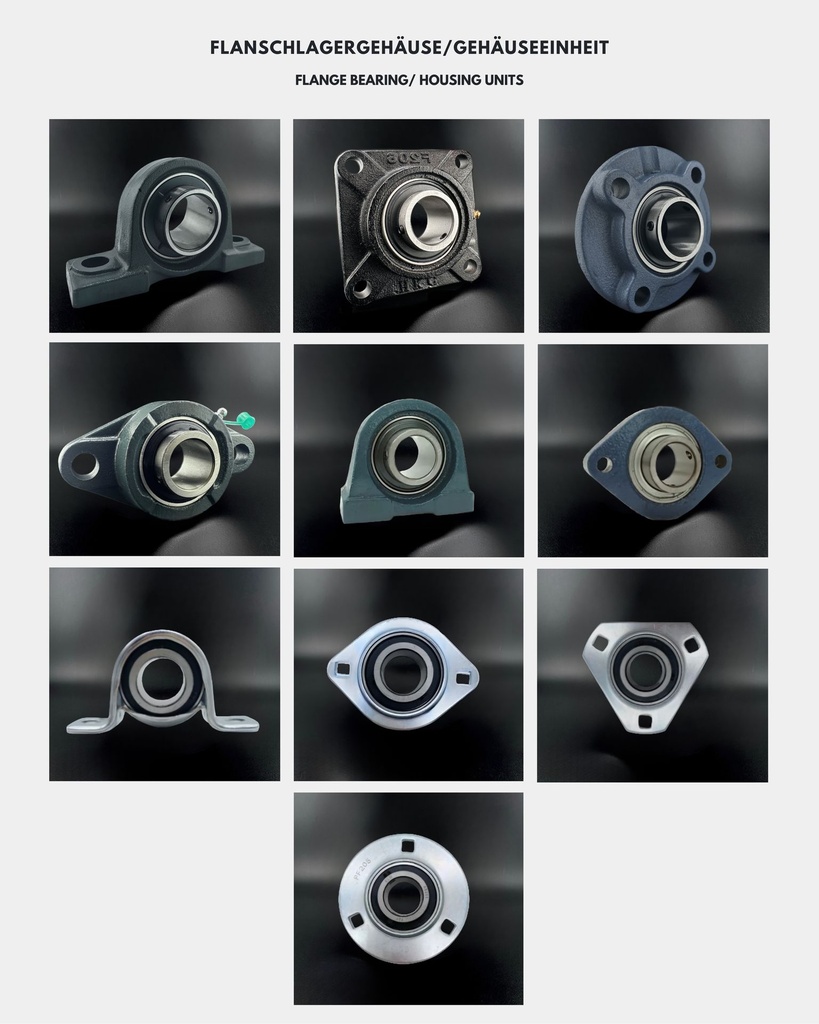

NKE PCJT30-N Flanschlager-Gehäuseeinheiten
Beschreibung
Als Gehäuseeinheit vereint dieses Produkt ein Lagergehäuse mit einem einbaufertigen Lagereinsatz. Mit 30x142x46,7 mm und einem Eigengewicht von 0,81 kg ist die Einbausituation festgelegt; weitere technische Daten enthält die Spezifikationstabelle. Wo eine Welle an eine senkrechte Wand oder ein Maschinengehäuse angebunden wird, spart die Flanschausführung den Lagerbock — sie trägt stirnseitig.
Die Einheit fasst Lager, Gehäuse und Abdichtung zu einer vormontierten Lagerstelle zusammen, die nur noch aufgeschraubt und auf der Welle festgesetzt wird. Das Lager sitzt mit kugeligem Außenring in einer entsprechend ausgedrehten Gehäusebohrung und kann sich beim Anziehen ausrichten, was Fluchtungsfehler zwischen den beiden Lagerstellen einer Welle ausgleicht — der Grund, warum diese Bauform in Förder-, Land- und Verarbeitungstechnik dominiert, wo an Blech und geschweißte Rahmen angebaut wird.
Der Flansch überträgt die Lagerkräfte stirnseitig in die Anschlusskonstruktion; seine Auflagefläche muss eben und ausreichend steif sein, weil sich ein Verzug der Schraubebene unmittelbar auf die Lagerstelle überträgt. Für die Auslegung sind die Belastungsrichtung, die Zugänglichkeit für die Nachschmierung und die Frage entscheidend, ob eine der beiden Lagerstellen der Welle axial frei bleiben muss.
Die berührende Dichtung liegt am Gegenlaufbereich an und schließt den Wälzraum gegen Staub, Spritzwasser und Auswaschung ab; sie erhöht dafür das Reibmoment und begrenzt die zulässige Drehzahl.
NKE PCJT30-N Flanschlager-Gehäuseeinheiten
— 30 x 142 x 46,7 mm
