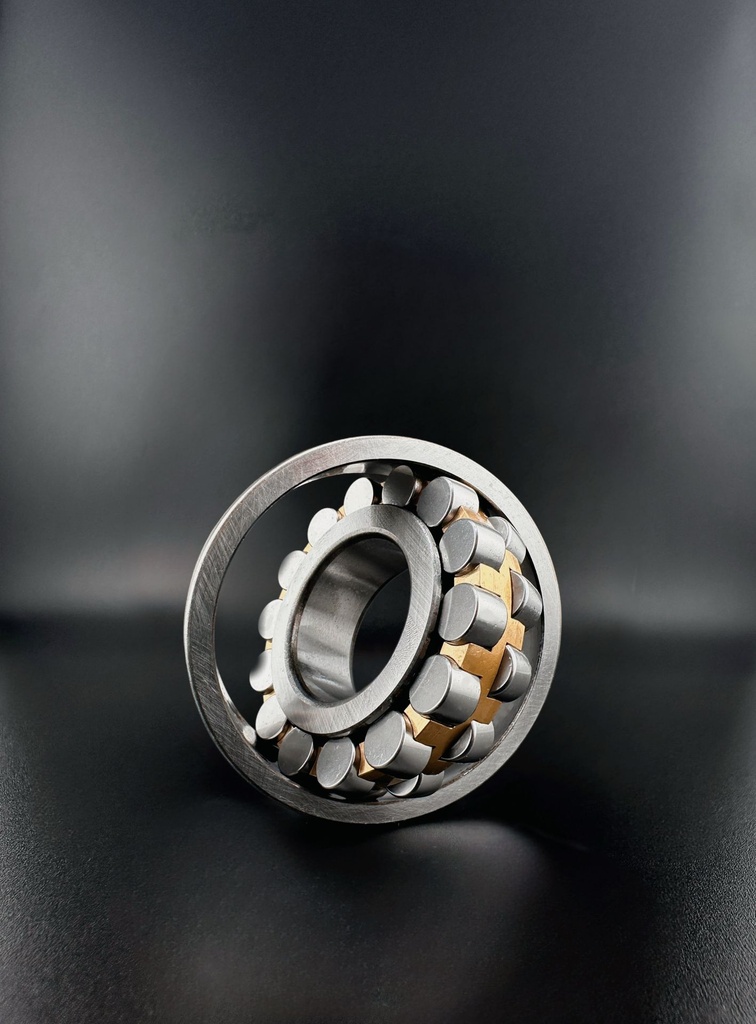

NSK 23124 CKE4 Pendelrollenlager (120x200x62)

Als Pendelrollenlager nimmt dieses Lager sehr hohe radiale und axiale Kräfte auf und gleicht Fluchtungsfehler aus. Die Hauptabmessungen betragen 120x200x62 mm bei einem Gewicht von 7,5 kg; die weiteren technischen Daten stehen in der Spezifikationstabelle. Zwei Reihen tonnenförmiger Rollen laufen auf einer gemeinsamen kugeligen Außenlaufbahn; Innenring und Rollensatz stellen sich gegenüber dem Außenring ein, ohne dass an den Rollenenden eine Kantenpressung entsteht.

Das Pendelrollenlager trägt über zwei Reihen tonnenförmiger Rollen, die auf einer gemeinsamen kugeligen Laufbahn im Außenring abwälzen. Weil diese Laufbahn ihren Krümmungsmittelpunkt auf der Lagerachse hat, kann sich die Innenringeinheit mitsamt beiden Rollenreihen darin verschwenken: Fluchtungsfehler zwischen Wellensitz und Gehäusebohrung sowie eine unter Last durchgebogene Welle werden aufgenommen, ohne die Last an die Rollenenden zu drängen.

Anders als bei einer einreihigen tonnenförmigen Bauart überträgt der schräg stehende Rollenkontakt neben der Radialkraft auch eine erhebliche Axialkraft, und zwar in beiden Richtungen; deshalb steht diese Bauart an schwer belasteten Lagerstellen mit gemischter Kraftrichtung — in Brechern, Siebmaschinen, Trommeln und Walzenlagerungen. Diese Einstellfähigkeit gleicht ruhende Fluchtungsfehler aus, ersetzt aber keine ordentlich bearbeitete Lagerstelle: Eine dauernd wandernde Schiefstellung bedeutet eine ständige Pendelbewegung im Wälzkontakt und geht in die Schmierungsauslegung ein.

Standard-Wälzlagerstahl liefert nach dem Durchhärten die Kombination aus Härte, Maßstabilität und Ermüdungsfestigkeit für den üblichen Betriebstemperaturbereich. Die offene Bauform bringt kein eigenes Dichtelement mit; Abdichtung, Erstbefüllung und Nachschmierung liegen beim Gehäuse, dessen Dichtung die Einstellbewegung des Lagers zulassen muss. Zu beachten ist außerdem eine untere Lastgrenze, unterhalb derer die Rollen gleiten statt abzuwälzen.
