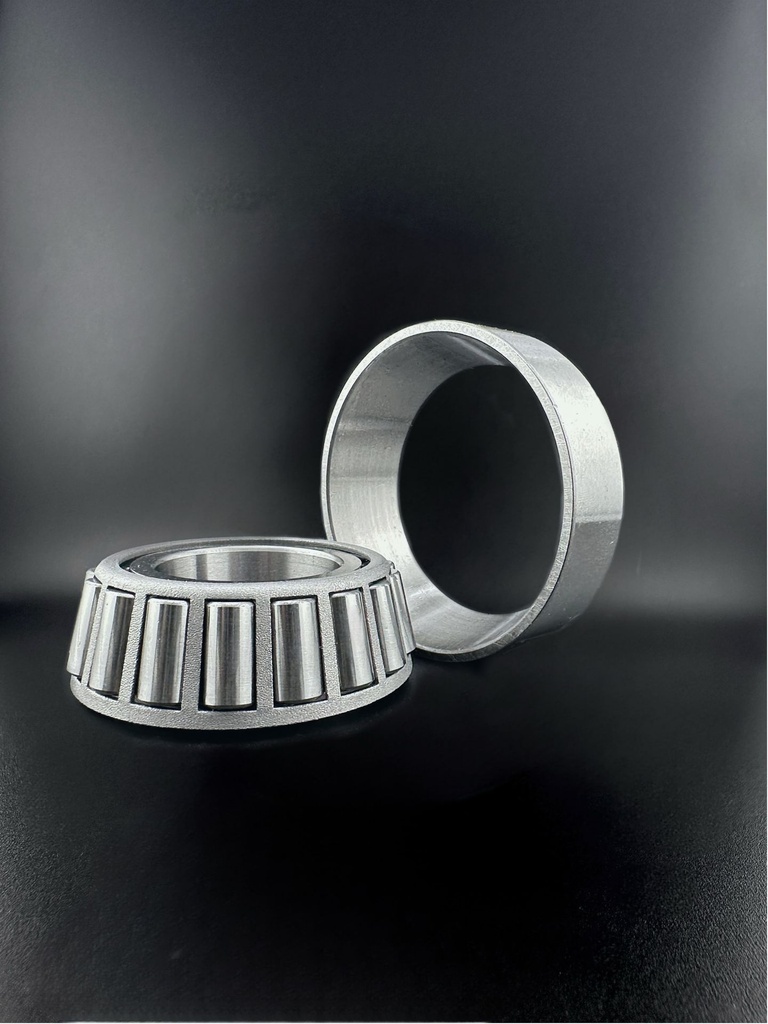

NSK 32009 XJ Kegelrollenlager (45x75x20)

Als Kegelrollenlager nimmt dieses Lager hohe kombinierte radiale und einseitig axiale Kräfte auf und wird üblicherweise paarweise angestellt. Die Einbaumaße liegen bei 45x75x20 mm, das Gewicht bei 0,343 kg; darüber hinausgehende technische Daten zeigt die Spezifikationstabelle. Für Wellen, die in einer Richtung axial geführt werden müssen, arbeitet diese Ausführung als Gegenlager einer zweiten, spiegelbildlich angestellten Einheit.

Kegelrollenlager übertragen die Last über kegelige Rollen zwischen kegeligen Laufbahnen, deren verlängerte Mantellinien sich in einem Punkt der Lagerachse schneiden; daraus folgt die für diese Bauart kennzeichnende Verbindung aus hoher radialer und einseitig axialer Tragfähigkeit. Weil die Axialkraft nur in einer Richtung abgestützt wird, arbeitet das Lager in der Regel gegen ein zweites, spiegelbildlich angestelltes Lager in O- oder X-Anordnung.

Die Betriebslagerluft ist deshalb nicht im Lager vorgegeben, sondern entsteht erst bei der Montage durch das Anstellen beider Einheiten; Anstellweg, Vorspannung und das Temperaturverhalten der Anschlusskonstruktion bestimmen sie gemeinsam. Innenring mit Rollen-Käfig-Satz und Außenring sind voneinander trennbar, sodass beide Ringe mit Presssitz gefügt werden können.

Zur Auslegung sind der Druckwinkel, die gewählte Anstellart und die aus dem Axialanteil folgende äquivalente Belastung heranzuziehen.
