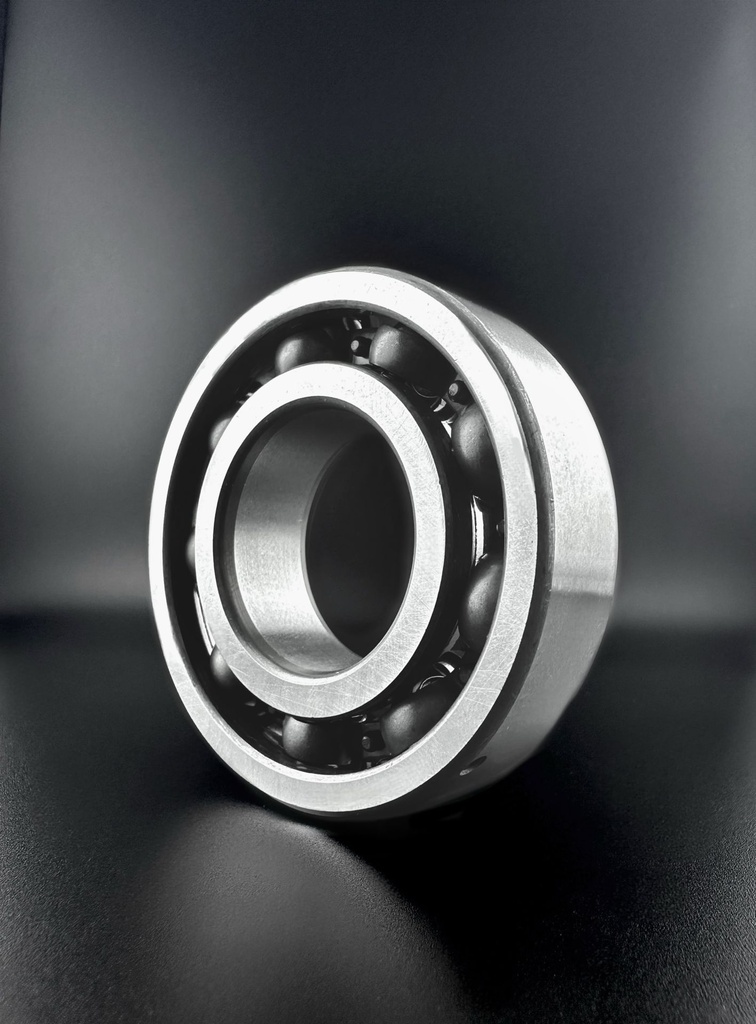

NSK 6204 C4 Kugellager (20x47x14)

Die Hauptabmessungen betragen 20x47x14 mm bei einem Gewicht von 0,107 kg; die weiteren technischen Daten stehen in der Spezifikationstabelle. Merkmal dieser Ausführung ist stark erhöhte Lagerluft (C4). Zwei feste Sitze wirken gegenläufig auf denselben Wälzraum: Der aufgeweitete Innenring drückt von innen, der eingeengte Außenring von außen, und beide Anteile fallen zusammen an.

Die stark erhöhte Lagerluft (C4) ist die Antwort auf Lagerstellen, an denen die Lagerluft von zwei Seiten zugleich verbraucht wird. Erhält nicht nur die Welle, sondern auch die Gehäusebohrung eine Übermaßpassung, so wird der Innenring aufgeweitet und der Außenring eingeengt; beide Anteile treten gleichzeitig auf und summieren sich zu einem Verlust, den die normale Radiallagerluft nicht mehr abdeckt.

Denselben Effekt hat ein dauerhaft hohes Temperaturgefälle zwischen den Ringen, wie es an Lagerstellen mit innen liegender Wärmequelle auftritt. Der Preis dieser Auslegung wird im eingebauten Zustand sichtbar: Je weiter die verbleibende Lagerluft, desto kleiner der Umfangsbereich, in dem Kugeln überhaupt Last übernehmen, desto höher die Belastung der tragenden Kugel und desto ausgeprägter die Bewegung des Außenrings gegenüber dem Innenring bei Lastwechsel.

Bei geringer Radiallast kommt hinzu, dass der lastfreie Teil des Kugelsatzes allein vom Käfig mitgeführt wird und ohne ausreichende Mindestlast im Wälzkontakt gleiten kann, was den Schmierfilm belastet. Die weite Lagerluft lässt zugleich eine kleine Schiefstellung zwischen den Ringen zu; dabei wandert die Kontaktellipse jedoch in Richtung Rillenschulter, sodass diese Beweglichkeit als Fertigungstoleranz und nicht als Konstruktionsprinzip zu behandeln ist.

Die offene Bauform trägt in dieser Kombination doppelt: Sie erlaubt Öl- oder Umlaufschmierung, die die Verlustwärme abführt und damit das Temperaturgefälle selbst begrenzt, und sie macht die eingebaute Lagerluft der Messung zugänglich. Durchgehärteter Standard-Wälzlagerstahl setzt den Rahmen für Härte und Maßhaltigkeit; ob die Lagerstelle dauerhaft über dem üblichen Temperaturbereich betrieben werden darf, ist der Bezeichnung zu entnehmen.
