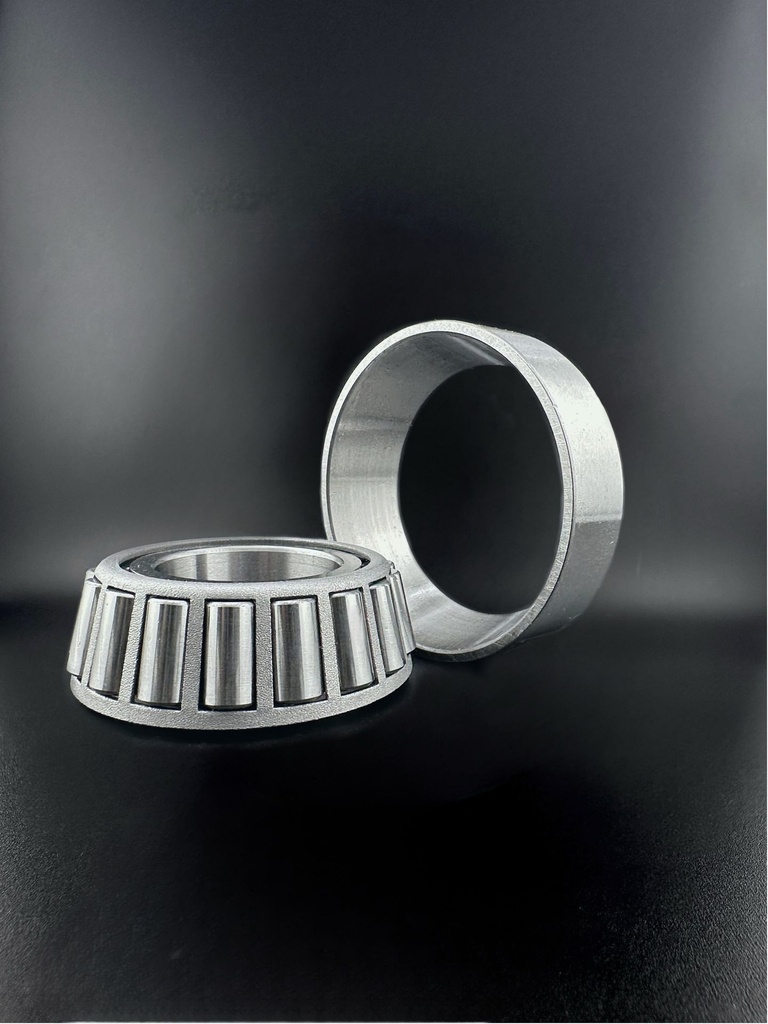

NTN 4T-687/672 Kegelrollenlager (101,6x168,275x41,275)

Als Kegelrollenlager nimmt dieses Lager hohe kombinierte radiale und einseitig axiale Kräfte auf und wird üblicherweise paarweise angestellt. Mit 101,6x168,275x41,275 mm und einem Eigengewicht von 3,478 kg ist die Einbausituation festgelegt; weitere technische Daten enthält die Spezifikationstabelle. Die kegelige Anordnung von Innenring, Rollensatz und Außenring führt die Kraftlinien in einem gemeinsamen Punkt der Lagerachse zusammen und trägt radiale und einseitig axiale Lasten gemeinsam ab.

Kegelrollenlager übertragen die Last über kegelige Rollen zwischen kegeligen Laufbahnen, deren verlängerte Mantellinien sich in einem Punkt der Lagerachse schneiden; daraus folgt die für diese Bauart kennzeichnende Verbindung aus hoher radialer und einseitig axialer Tragfähigkeit. Weil die Axialkraft nur in einer Richtung abgestützt wird, arbeitet das Lager in der Regel gegen ein zweites, spiegelbildlich angestelltes Lager in O- oder X-Anordnung.

Die Betriebslagerluft ist deshalb nicht im Lager vorgegeben, sondern entsteht erst bei der Montage durch das Anstellen beider Einheiten; Anstellweg, Vorspannung und das Temperaturverhalten der Anschlusskonstruktion bestimmen sie gemeinsam. Innenring mit Rollen-Käfig-Satz und Außenring sind voneinander trennbar, sodass beide Ringe mit Presssitz gefügt werden können.

Zur Auslegung sind der Druckwinkel, die gewählte Anstellart und die aus dem Axialanteil folgende äquivalente Belastung heranzuziehen.
