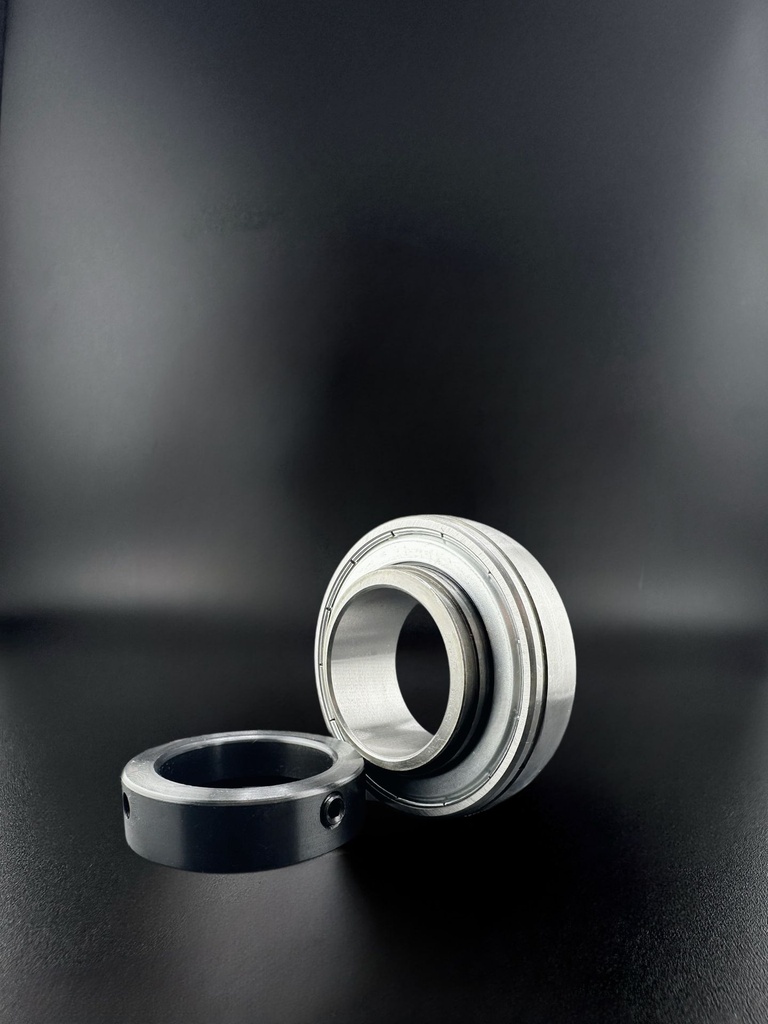

NTN M-AEL207 D1 Spannlager (35x72x38,9)
Beschreibung
Als Spannlager (Y-Lager) wird dieses Lager auf der Welle festgesetzt und in ein Gehäuse eingesetzt. Die Hauptabmessungen betragen 35x72x38,9 mm bei einem Gewicht von 0,51 kg; die weiteren technischen Daten stehen in der Spezifikationstabelle. Merkmal dieser Ausführung ist berührende Dichtung. Schleuderscheibe und berührende Dichtung an beiden Stirnseiten, Ringe und Kugeln aus Standard-Wälzlagerstahl.
Diese Ausführung kombiniert zwei Wirkprinzipien, die einander ergänzen. Die mitlaufende Schleuderscheibe sitzt auf der Innenringseite und wirft anfliegende Flüssigkeit und Partikel durch die Drehbewegung nach außen ab; die dahinterliegende berührende Dichtung fängt auf, was diese erste Stufe passiert. Der Unterschied zu einer reinen Lippendichtung liegt im Verschleiß: Eine Lippe arbeitet gegen alles, was sie erreicht, und geht mit dem Eintrag zurück — wird der Hauptanteil vorher abgeschleudert, bleibt sie deutlich länger wirksam.
Für das Spannlager ist das eine passende Antwort auf seinen typischen Einbauort, nämlich die offen liegende Welle in Reinigungs-, Aufbereitungs- und Landtechnikanwendungen, an denen Wasser regelmäßig direkt auf die Lagerstelle trifft. Die Grenze der Anordnung liegt im Stillstand: Ohne Drehbewegung wirkt die Schleuderscheibe nicht, sodass stehendes Wasser und Reinigung im Stillstand allein von der Dichtstufe getragen werden.
Bauartbedingt bleibt es im Übrigen beim Spannlager: Die Außenfläche ist kugelig ausgeführt und sitzt in der Kalotte eines Gehäuses, wodurch sich die Lagerstelle beim Einbau auf die Welle ausrichtet; der verbreiterte Innenring nimmt Stellschrauben, Exzenterring oder Spannhülse auf und greift damit unmittelbar auf die gezogene Welle. Ringe und Kugeln bestehen aus Standard-Wälzlagerstahl.
Eine Lagerluftklasse ist für diese Artikel nicht als eigenes Katalogmerkmal geführt. Bei der Auswahl ist der Bauraum an den Stirnseiten zu prüfen, den die Schleuderscheiben beanspruchen.
NTN M-AEL207 D1 Spannlager (35x72x38,9)
— 35 x 72 x 38,9 mm
Antwort innerhalb 4 Werkstunden
Gleiche Maße — andere Marken
Lager gleicher Bauart mit identischen Abmessungen 35 × 72 × 38,9 mm — Abdichtung, Lagerluft und Ausführung bitte prüfen.
Kein Treffer
Maßidentisch heißt: gleiche Bauart und gleiche Hauptabmessungen (d × D × B). Abdichtung, Käfig, Lagerluft und Ausführung (z. B. Werkstoff, Genauigkeit, Fettfüllung) stehen im Suffix und können abweichen — bitte vor der Bestellung prüfen.
| Produkt | Marke | Preis | Verfügbarkeit | ||
|---|---|---|---|---|---|
| ZEN AEL207 Spannlager (35x72x38,9) | ZEN | 13,26 € | Auf Lager | ||
| RHP AEL207 D1 Spannlager (35x72x38,9) | RHP | 21,32 € | Auf Lager | ||
| SKF YET207 Spannlager (35x72x38,9) | SKF | 21,82 € | Auf Lager | ||
| SNR ES207 G2 Spannlager (35x72x38,9) | SNR | 26,04 € | Auf Lager | ||
| NKE GRAE35-NPPB Spannlager (35x72x38,9) | NKE | 26,22 € | Auf Lager | ||
