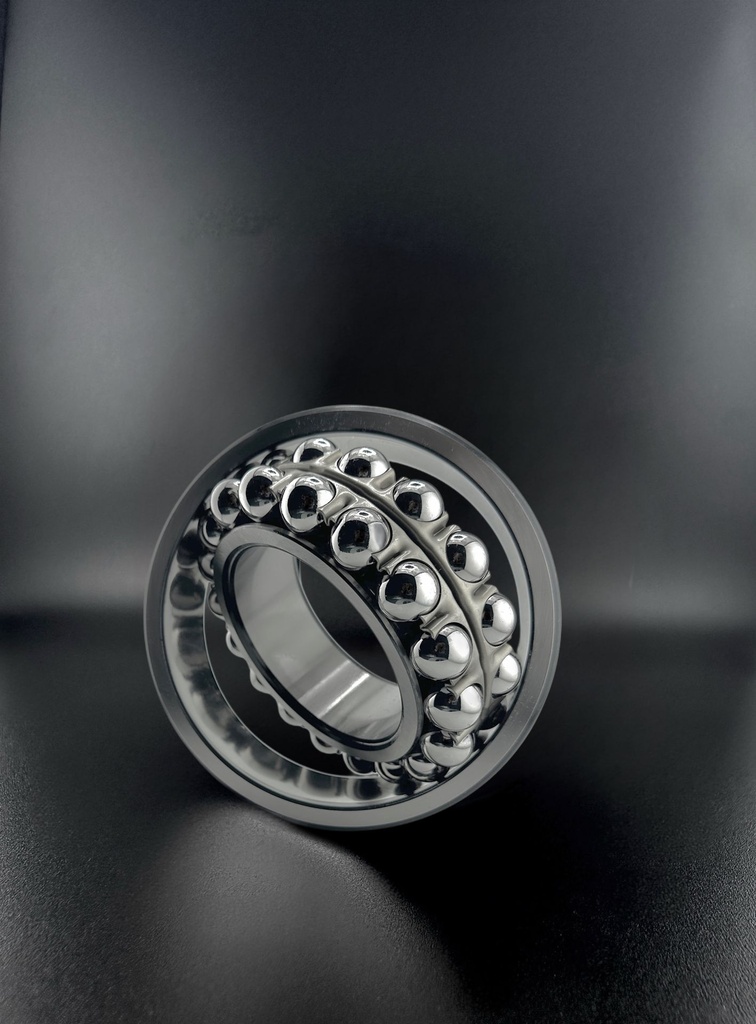

SKF 2211 E-2RS1KTN9/C3 Pendelkugellager (55x100x25)

Als Pendelkugellager gleicht dieses Lager Fluchtungsfehler und Wellendurchbiegung aus. Die dynamische Tragzahl von 27,6 kN nach ISO 281 kennzeichnet dieses Lager. Die statische Tragzahl nach ISO 76 beträgt 10,6 kN. Die Grenzdrehzahl liegt bei 4300 min⁻¹. Merkmale dieser Ausführung sind berührende Dichtung und erhöhte Lagerluft (C3). Die anliegende Dichtlippe bringt eigene Reibwärme ein — und Wärme verzehrt radiales Spiel, das die erhöhte Lagerluft (C3) hier von vornherein bereitstellt.

In dieser Ausführung greifen Abdichtung und Luftklasse über die Wärmebilanz der Lagerstelle ineinander. Die berührende Dichtung an beiden Seiten hält die Fettfüllung bei den Kugelreihen und Verunreinigungen von den Laufbahnen fern; dafür schleift ihre Lippe auf der Gegenlauffläche und setzt zusätzlich zur Wälzreibung Wärme frei. Diese Wärme steht in derselben Rechnung wie ein fester Innenringsitz, ein Aufziehweg auf einer Spannhülse oder eine warme Anschlusskonstruktion — sie dehnt den Innenring stärker als den Außenring und verringert das eingebaute radiale Spiel.

Die erhöhte Lagerluft (C3) setzt das Ausgangsspiel entsprechend höher an, damit im warmen Betrieb ein Restspiel im vorgesehenen Bereich verbleibt und der Kugelsatz nicht verspannt wird. Für die Auslegung sind daher drei Größen gemeinsam zu betrachten: die Sitzart mit ihrer Aufweitung des Innenrings, das Temperaturgefälle zwischen den Ringen und die Drehzahl, die zusammen mit dem Reibmoment der Dichtung die Betriebstemperatur bestimmt.

Die zulässige Drehzahl dieser Ausführung ist an die Dichtung gebunden, ebenso die Grenzen für Betriebstemperatur und Medienbeständigkeit. Die Einstellfähigkeit bleibt erhalten, doch fällt die zulässige Schiefstellung wegen der mitgeführten Dichtung geringer aus als in der offenen Ausführung. Ringe und Kugeln bestehen aus durchgehärtetem Standard-Wälzlagerstahl, und die Tragzahl bleibt an die geringe Schmiegung der kugeligen Außenlaufbahn gebunden.

Radialspiel C3 (größer als Normal): maßlich vergleichbar; Suffix-Details für kritische Anwendungen prüfen. Entsprechende Suffixe führen auch FAG (C3), NSK (C3), NTN (C3) und NACHI (C3).
