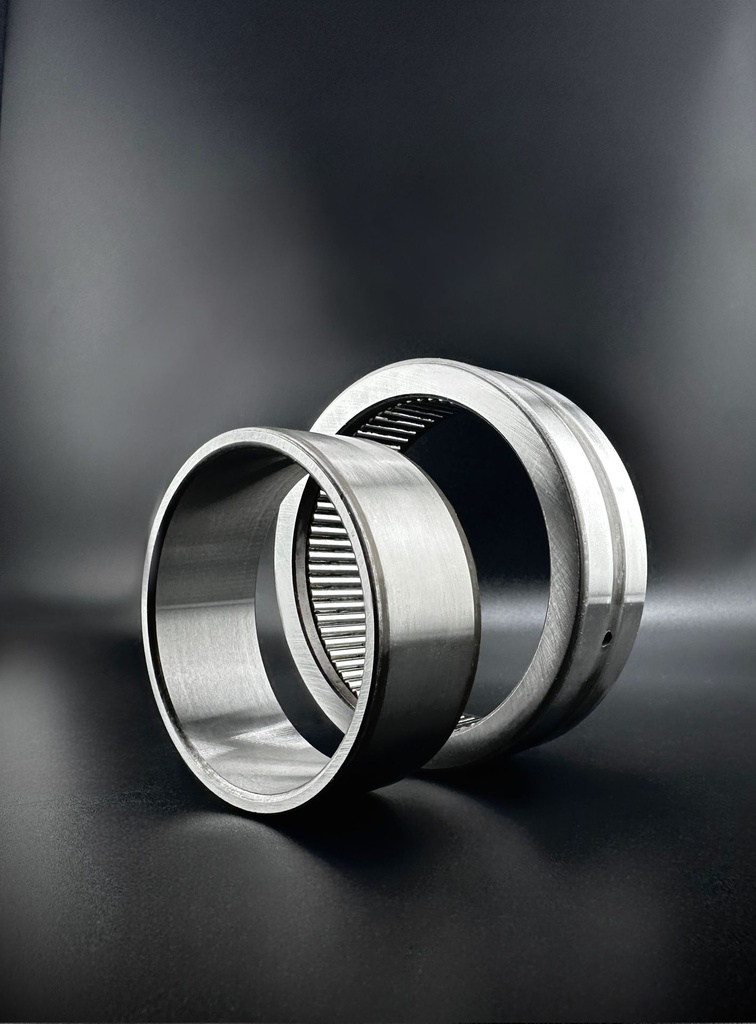

SKF NA4924 Nadellager (120x165x45)

Als Nadellager nimmt dieses Lager hohe radiale Kräfte bei besonders kompakter Bauform auf. Die dynamische Tragzahl von 176 kN nach ISO 281 kennzeichnet dieses Lager. Die statische Tragzahl nach ISO 76 beträgt 405 kN. Die Grenzdrehzahl liegt bei 3400 min⁻¹. Diese offene Ausführung überlässt Schmierstoffversorgung und Schutz des Nadelkranzes vollständig der umgebenden Konstruktion.

Das Massivnadellager trägt über einen Kranz langer, dünner Zylinderrollen, die im Linienkontakt auf den Laufbahnen abwälzen. Weil die Nadeln ein Vielfaches ihres Durchmessers lang sind, entsteht eine große tragende Länge auf sehr kleiner Querschnittshöhe: Die Lagerstelle baut radial kaum höher als der Nadeldurchmesser und nimmt trotzdem eine Radialkraft auf, für die ein Kugellager einen deutlich größeren Außendurchmesser bräuchte.

Der spanend gefertigte und geschliffene Ring hebt diese Ausführung von der gezogenen Hülse ab; er ist formsteif, maßhaltig und wird in eine bearbeitete Gehäusebohrung gefügt, ohne seine Laufbahnform von der Bohrung zu übernehmen. Zwei Punkte bestimmen die Auslegung. Erstens läuft der Nadelkranz in Ausführungen ohne Innenring unmittelbar auf der Welle: Die Wellenoberfläche ist dann Laufbahn und muss in Härte, Oberflächengüte und Maßtoleranz wie ein Lagerbauteil behandelt werden; wo das nicht darstellbar ist, wird ein gesonderter Innenring eingesetzt.

Zweitens nimmt diese Bauart keine Axialkraft auf — vorhandene Borde führen den Nadelkranz, nicht die Welle —, sodass die axiale Festlegung einer eigenen Lösung bedarf. Weil die Pressung über eine lange Berührlinie verteilt ist, wirkt sich eine Schiefstellung stärker aus als bei kurzen Wälzkörpern und drängt die Last an die Nadelenden; Welle und Gehäusebohrung müssen entsprechend zueinander fluchten.

Die offene Bauform gibt den Nadelkranz für Schmierstoffzufuhr und Wärmeabfuhr frei und verlangt zugleich, dass die Konstruktion ihn gegen Verunreinigung schützt. Die normale Radiallagerluft ist auf übliche Passungen und Betriebstemperaturen abgestimmt. Ein Werkstoffmerkmal ist für diese Artikel nicht als eigenes Katalogfeld geführt; die Werkstoffangabe ist der Spezifikationstabelle des jeweiligen Artikels zu entnehmen.
