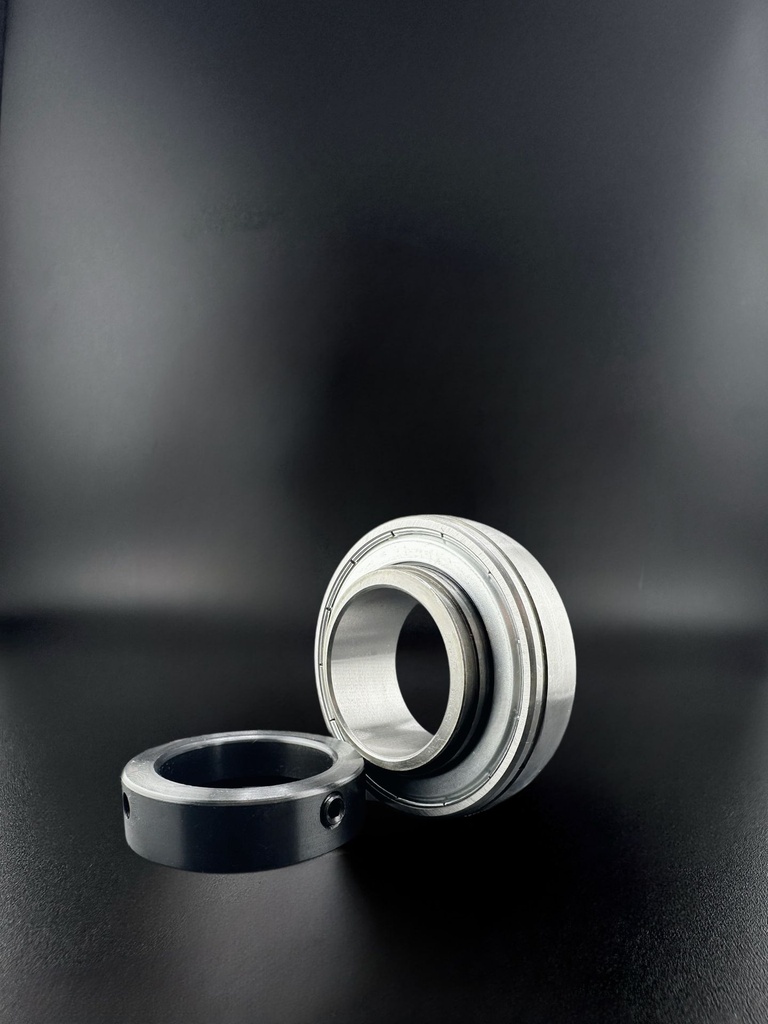

SKF YAR209-2F/VA228 Spannlager (45x85x49,2)
Beschreibung
Als Spannlager (Y-Lager) wird dieses Lager auf der Welle festgesetzt und in ein Gehäuse eingesetzt. Die Einbaumaße liegen bei 45x85x49,2 mm, das Gewicht bei 0,657 kg; darüber hinausgehende technische Daten zeigt die Spezifikationstabelle. Merkmale dieser Ausführung sind berührende Dichtung und sehr stark erhöhte Lagerluft (C5). Der kugelige Außenring ist das eigentliche Merkmal dieser Bauart — er lässt die Lagerstelle sich beim Anziehen selbst ausrichten.
Ein Spannlager verbindet zwei Dinge: einen breiten Innenring, der auf einer glatten Welle festgesetzt wird, und einen kugelig ballig geschliffenen Außenring, der im Gehäuse eine Schwenkbewegung zulässt. Damit gleicht die Lagerstelle Ausrichtfehler aus, die beim Anbau an Blech, Guss oder geschweißte Rahmen unvermeidlich sind — die Bauart ist für Anwendungen gedacht, in denen die Anschlusskonstruktion keine Laufbahngüte bietet.
Die Festsetzung auf der Welle erfolgt je nach Ausführung über Gewindestifte, einen Exzenterring oder eine Spannhülse; maßgeblich ist, dass die Welle im Sitzbereich maßhaltig und sauber ist, weil der Innenring seinen Halt allein aus dieser Verbindung bezieht. Die Winkelbeweglichkeit dient dem Ausgleich beim Einbau, nicht dem Betrieb: Eine dauernd umlaufende Schiefstellung belastet die Dichtung und verkürzt die Lebensdauer.
Die vorgesetzte Schleuderscheibe wirft Spritzwasser und groben Schmutz ab, bevor sie die eigentliche Dichtung erreichen — eine Staffelung, die die Lebensdauer der Dichtung in stark verschmutzter Umgebung deutlich verlängert. Die sehr stark erhöhte Radiallagerluft gehört zu Sonderfällen mit extremem Temperaturgang oder besonders festen Passungen und ist keine allgemein verwendbare Ausführung.
SKF YAR209-2F/VA228 Spannlager (45x85x49,2)
— 45 x 85 x 49,2 mm
Antwort innerhalb 4 Werkstunden
Gleiche Maße — andere Marken
Lager gleicher Bauart mit identischen Abmessungen 45 × 85 × 49,2 mm — Abdichtung, Lagerluft und Ausführung bitte prüfen.
Kein Treffer
Maßidentisch heißt: gleiche Bauart und gleiche Hauptabmessungen (d × D × B). Abdichtung, Käfig, Lagerluft und Ausführung (z. B. Werkstoff, Genauigkeit, Fettfüllung) stehen im Suffix und können abweichen — bitte vor der Bestellung prüfen.
| Produkt | Marke | Preis | Verfügbarkeit | ||
|---|---|---|---|---|---|
| FAG UC209 Spannlager (45x85x49,2) | FAG | 19,94 € | Auf Lager | ||
| SKF YAR209-2F Spannlager (45x85x49,2) | SKF | 30,63 € | Auf Lager | ||
| SNR SUC209 Spannlager (45x85x49,2) | SNR | 130,98 € | Auf Lager | ||
| SKF YAR209-2RF Spannlager (45x85x49,2) | SKF | 31,19 € | Auf Lager | ||
| INA GYE45-KRR-B-FA107 Spannlager (45x85x49,2) | INA | 31,25 € | Auf Lager | ||
