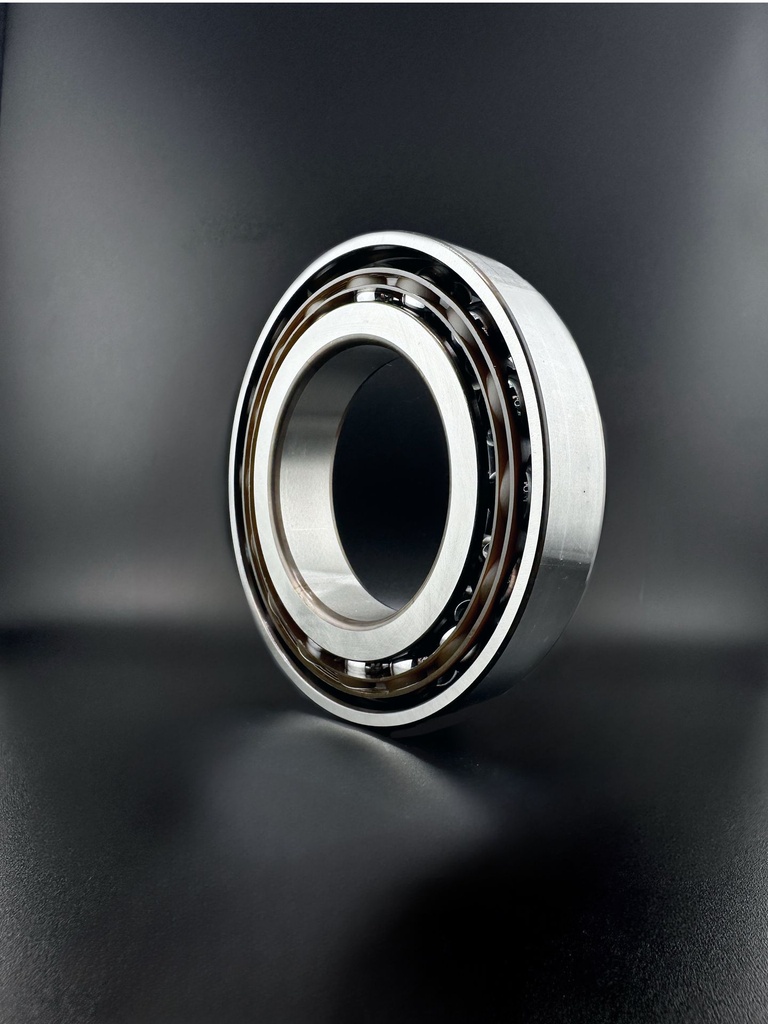

UKF K180 .A16.I/1 Schrägkugellager (180x260x52)
Beschreibung
Als Schrägkugellager nimmt dieses Lager kombinierte radiale und einseitig axiale Kräfte auf und wird häufig paarweise eingesetzt. Dieses Lager von UKF misst 180x260x52 mm und wiegt 9 kg; ergänzende technische Daten führt die Spezifikationstabelle auf. Ein einreihiges Schrägkugellager braucht ein Gegenlager: Erst die zweite, entgegengesetzt eingebaute Lagerstelle schließt den axialen Kraftfluss und legt die Lage der Welle fest.
Beim Schrägkugellager stehen die Berührungspunkte an Innen- und Außenring einander nicht radial gegenüber, sondern versetzt, sodass die Kraftwirkungslinie unter einem Winkel durch das Lager läuft. Diese Geometrie erlaubt es, Radial- und Axialkraft gleichzeitig zu übertragen, bindet die Axialkraft der einreihigen Bauart aber an eine Richtung: In der Gegenrichtung kann das Lager nichts abstützen, und schon eine reine Radiallast erzeugt im Inneren eine axiale Komponente, die abgestützt werden muss.
Daraus folgt die Grundregel der Anwendung — ein einreihiges Schrägkugellager arbeitet paarweise oder gegen eine zweite Lagerstelle. Wie das Paar angeordnet ist, entscheidet über das Verhalten der Lagerung: In der O-Anordnung liegen die Kraftwirkungslinien nach außen auseinander und bilden eine breite Abstützbasis, die Kippmomente aufnimmt; in der X-Anordnung laufen sie nach innen zusammen, was die Abstützbasis verkürzt und Winkelfehler nachsichtiger behandelt; in Tandemanordnung wirken beide Lager in dieselbe Richtung, teilen sich die Axialkraft und verlangen eine dritte Lagerstelle für die Gegenrichtung.
Die geführte normale Radiallagerluft entspricht der Standardklasse; wirksam wird an der Lagerstelle jedoch das axiale Spiel, das sich erst mit der Gegenlagerung, deren Anstellung und den Passungen einstellt — von spielfreier Vorspannung für hohe Steifigkeit und engen Rundlauf bis zu einem definierten Restspiel für wärmeunempfindlichen Lauf.
Ringe und Kugeln bestehen aus durchgehärtetem Standard-Wälzlagerstahl. Die offene Bauform überlässt Abdichtung, Erstbefüllung und Nachschmierung der umgebenden Konstruktion; sie hält zugleich den Wälzraum für eine gezielte Schmierstoffzufuhr zugänglich, was bei höheren Drehzahlen genutzt wird.
UKF K180 .A16.I/1 Schrägkugellager (180x260x52)
— 180 x 260 x 52 mm
