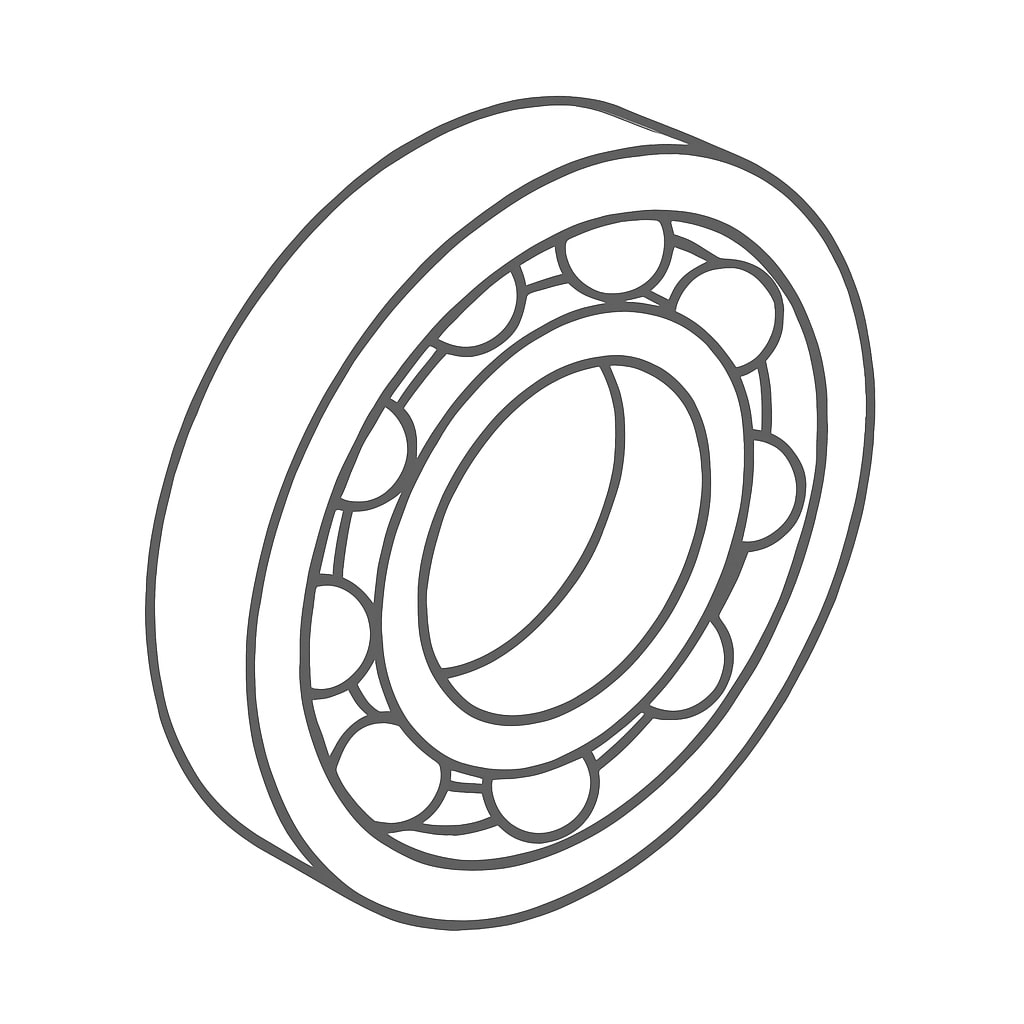

UKF UK90 .A16.I/1 Trennkugellager (90x140x30)
Beschreibung
Als Trennkugellager mit trennbaren Ringen erlaubt dieses Lager eine getrennte Montage von Innen- und Außenring. Dieses Lager von UKF misst 90x140x30 mm und wiegt 1,61 kg; ergänzende technische Daten führt die Spezifikationstabelle auf. Als Schrägkugellager mit einer Reihe trägt diese offene Ausführung radiale Kräfte und eine einseitig gerichtete Axialkraft und wird gegen ein zweites Lager angestellt.
Das Trennkugellager ist ein einreihiges Schrägkugellager, bei dem eine Schulter des Außenrings entfällt; Außenring und Innenring mit Kugelsatz bilden dadurch zwei getrennt handhabbare Teile. Aus dieser Trennbarkeit folgt das Einsatzprofil: Beide Ringe können mit Presssitz gefügt und Wellen- sowie Gehäusepartie unabhängig voneinander montiert werden, was enge Einbauräume und die Serienmontage kleiner Antriebe erleichtert.
Weil eine Schulter fehlt, wird die Axialkraft nur in einer Richtung abgestützt; das Lager arbeitet daher gegen ein zweites, spiegelbildlich angestelltes Lager, und erst dessen Anstellung legt Axialspiel und Vorspannung der Welle fest. Die offene Bauform besitzt keine eigene Dichtung, sodass Abdichtung, Erstbefüllung und Nachschmierung der umgebenden Konstruktion zufallen und das Reibmoment gering bleibt.
Standard-Wälzlagerstahl ist durchgehärtet; zur Auslegung sind Radial- und Axialanteil, die Anstellung des Lagerpaares sowie die Passungen gemeinsam zu bewerten.
UKF UK90 .A16.I/1 Trennkugellager (90x140x30)
— 90 x 140 x 30 mm
