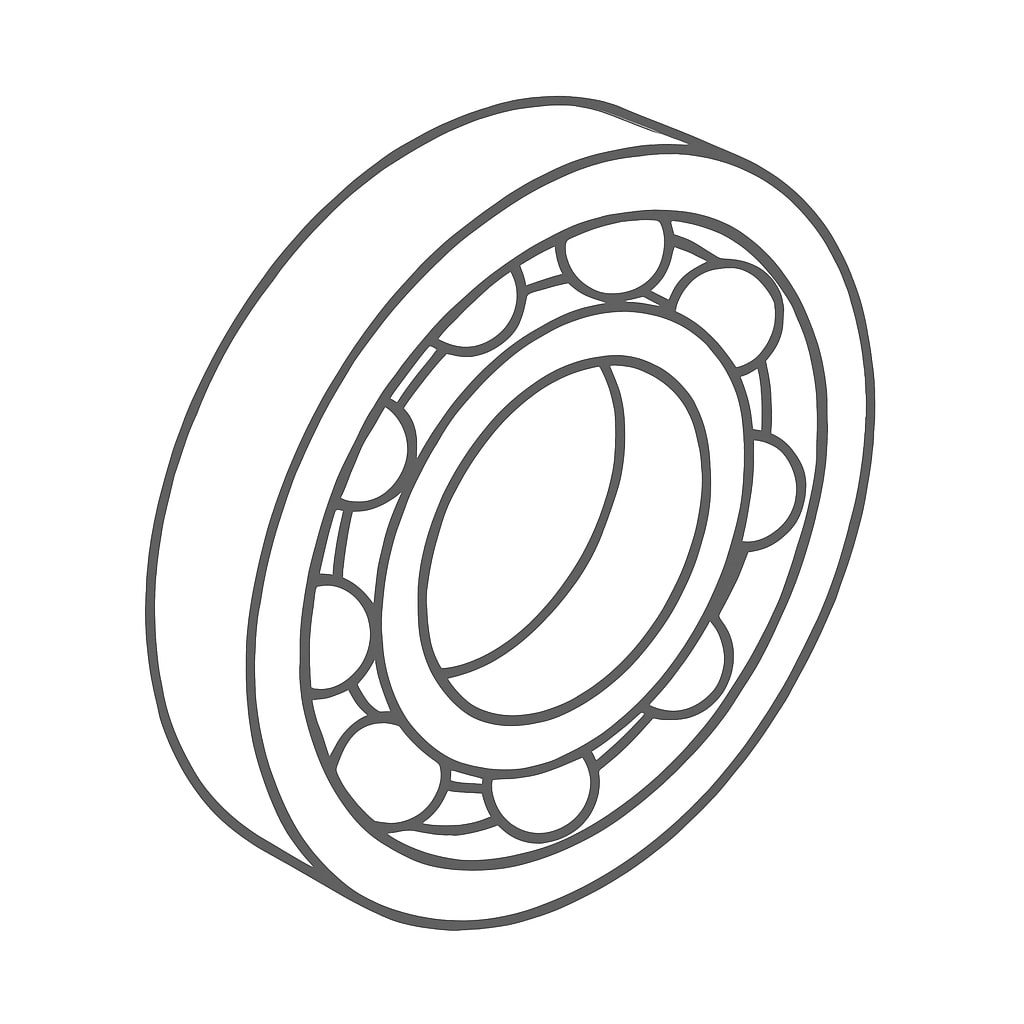

UKF UL55 .A16.1/2 Trennkugellager (55x100x21)
Beschreibung
Als Trennkugellager mit trennbaren Ringen erlaubt dieses Lager eine getrennte Montage von Innen- und Außenring. Mit 55x100x21 mm und einem Eigengewicht von 0,695 kg ist die Einbausituation festgelegt; weitere technische Daten enthält die Spezifikationstabelle. Die Trennbarkeit erlaubt es, Wellen- und Gehäuseseite unabhängig zu fügen — der Grund, aus dem diese Bauart in Kleinmotoren und Magnetzündern eingesetzt wird.
Das Trennkugellager ist ein einreihiges Schrägkugellager, bei dem eine Schulter des Außenrings entfällt; Außenring und Innenring mit Kugelsatz bilden dadurch zwei getrennt handhabbare Teile. Aus dieser Trennbarkeit folgt das Einsatzprofil: Beide Ringe können mit Presssitz gefügt und Wellen- sowie Gehäusepartie unabhängig voneinander montiert werden, was enge Einbauräume und die Serienmontage kleiner Antriebe erleichtert.
Weil eine Schulter fehlt, wird die Axialkraft nur in einer Richtung abgestützt; das Lager arbeitet daher gegen ein zweites, spiegelbildlich angestelltes Lager, und erst dessen Anstellung legt Axialspiel und Vorspannung der Welle fest. Die offene Bauform besitzt keine eigene Dichtung, sodass Abdichtung, Erstbefüllung und Nachschmierung der umgebenden Konstruktion zufallen und das Reibmoment gering bleibt.
Standard-Wälzlagerstahl ist durchgehärtet; zur Auslegung sind Radial- und Axialanteil, die Anstellung des Lagerpaares sowie die Passungen gemeinsam zu bewerten.
UKF UL55 .A16.1/2 Trennkugellager (55x100x21)
— 55 x 100 x 21 mm
