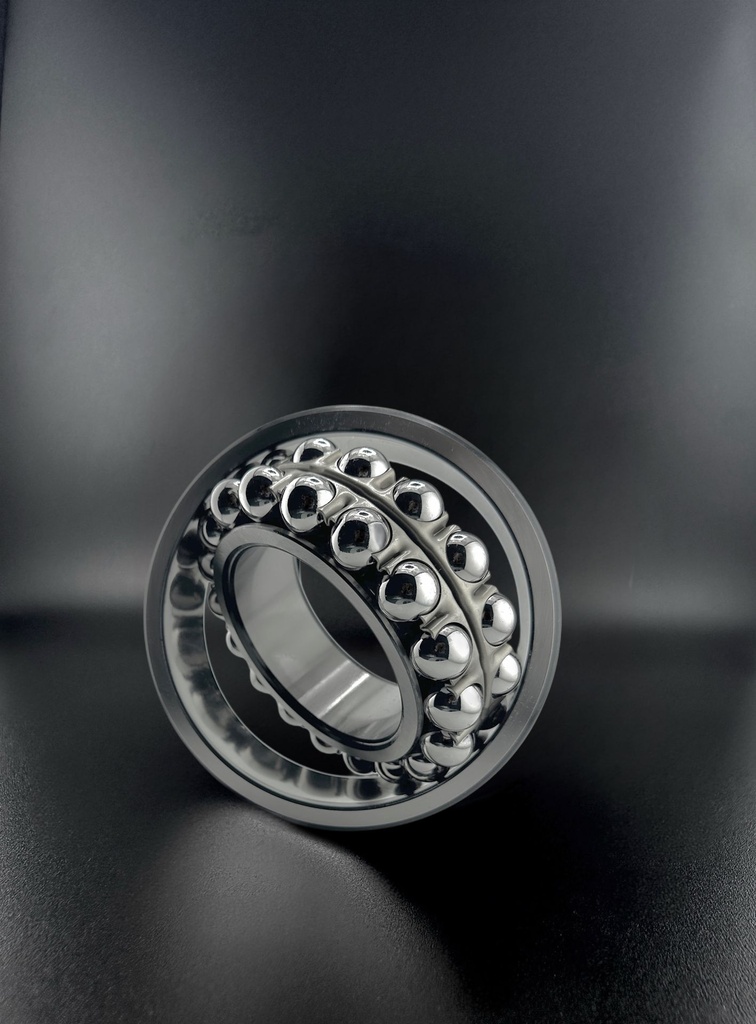

ZEN 2311-C3-TN Pendelkugellager (55x120x43)
Beschreibung
✓ geprüfte KatalogwerteAls Pendelkugellager gleicht dieses Lager Fluchtungsfehler und Wellendurchbiegung aus. Die dynamische Tragzahl von 52 kN nach ISO 281 kennzeichnet dieses Lager. Die statische Tragzahl nach ISO 76 beträgt 17,9 kN. Merkmal dieser Ausführung ist erhöhte Lagerluft (C3). Diese offene Ausführung ist auf Einbauverhältnisse ausgelegt, in denen eine Standardluft nach Fügung und Erwärmung zu klein wäre.
Die erhöhte Lagerluft (C3) hat bei dieser Bauart einen sehr konkreten Anlass. Pendelkugellager werden häufig mit kegeliger Bohrung geliefert und über eine Spannhülse auf eine glatte, ungestufte Welle gesetzt — die Bauweise, mit der lange Wellen in Stehlagergehäusen aufgebaut werden. Beim Aufziehen wird der Innenring planmäßig aufgeweitet, und der Einbau wird über die dabei verbleibende Lagerluft kontrolliert; ohne ein ausreichend großes Ausgangsspiel bliebe nach dem Aufziehen zu wenig davon übrig.
Auf zylindrischem Sitz wirkt derselbe Zusammenhang in kleinerem Maßstab über die Innenringpassung, und im Betrieb kommt die Temperaturdifferenz zwischen dem wärmeren Innen- und dem kühleren Außenring hinzu. Bleibt am Ende zu wenig Spiel, wird der Kugelsatz gegen die Laufbahnen verspannt; Reibmoment und Temperatur steigen, und die zusätzliche Wärme verringert das Spiel weiter.
An den Eigenschaften der Bauart ändert die größere Luftklasse nichts: Die Innenringeinheit bleibt im Außenring verschwenkbar, die Lagerstelle gleicht Fluchtungsfehler und Wellendurchbiegung aus, die Tragzahl bleibt an die geringe Schmiegung der kugeligen Außenlaufbahn gebunden, und Axialkräfte sind nur in bescheidenem Umfang zulässig. Ringe und Kugeln bestehen aus durchgehärtetem Standard-Wälzlagerstahl.
Die offene Bauform setzt Abdichtung und Schmierstoffversorgung durch die umgebende Konstruktion voraus. Für die Auslegung sind Sitzart, Aufziehweg beziehungsweise Passung und der zu erwartende Temperaturverlauf gemeinsam zu bewerten. Polyamidkäfig (glasfaserverstärkt): maßlich vergleichbar; Suffix-Details für kritische Anwendungen prüfen. Entsprechende Suffixe führen auch SKF (TN9, ETN9), FAG (TVH), NSK (T) und NTN (T2).
ZEN 2311-C3-TN Pendelkugellager (55x120x43)
— 55 x 120 x 43 mm
Antwort innerhalb 4 Werkstunden
Gleiche Maße — andere Marken
Lager gleicher Bauart mit identischen Abmessungen 55 × 120 × 43 mm — Abdichtung, Lagerluft und Ausführung bitte prüfen.
Mehrere Varianten für diese Nummer — bitte wählen
Diese Bezeichnung gibt es in mehreren Ausführungen. Bitte wählen Sie die passende Variante.
Maßidentisch heißt: gleiche Bauart und gleiche Hauptabmessungen (d × D × B). Abdichtung, Käfig, Lagerluft und Ausführung (z. B. Werkstoff, Genauigkeit, Fettfüllung) stehen im Suffix und können abweichen — bitte vor der Bestellung prüfen.
| Produkt | Marke | Preis | Verfügbarkeit | ||
|---|---|---|---|---|---|
| ZEN 2311-C3 Pendelkugellager (55x120x43) | ZEN | 51,81 € | Auf Lager | ||
| NSK 2311 TNGC3 Pendelkugellager (55x120x43) | NSK | 66,70 € | Auf Lager | ||
| SKF 2311/C3 Pendelkugellager (55x120x43) | SKF | 104,18 € | Auf Lager | ||
| NSK 2311 C3 Pendelkugellager (55x120x43) | NSK | 152,75 € | Auf Lager | ||
| FAG 2311-TVH-C3 Pendelkugellager (55x120x43) | FAG | 172,44 € | Auf Lager | ||
