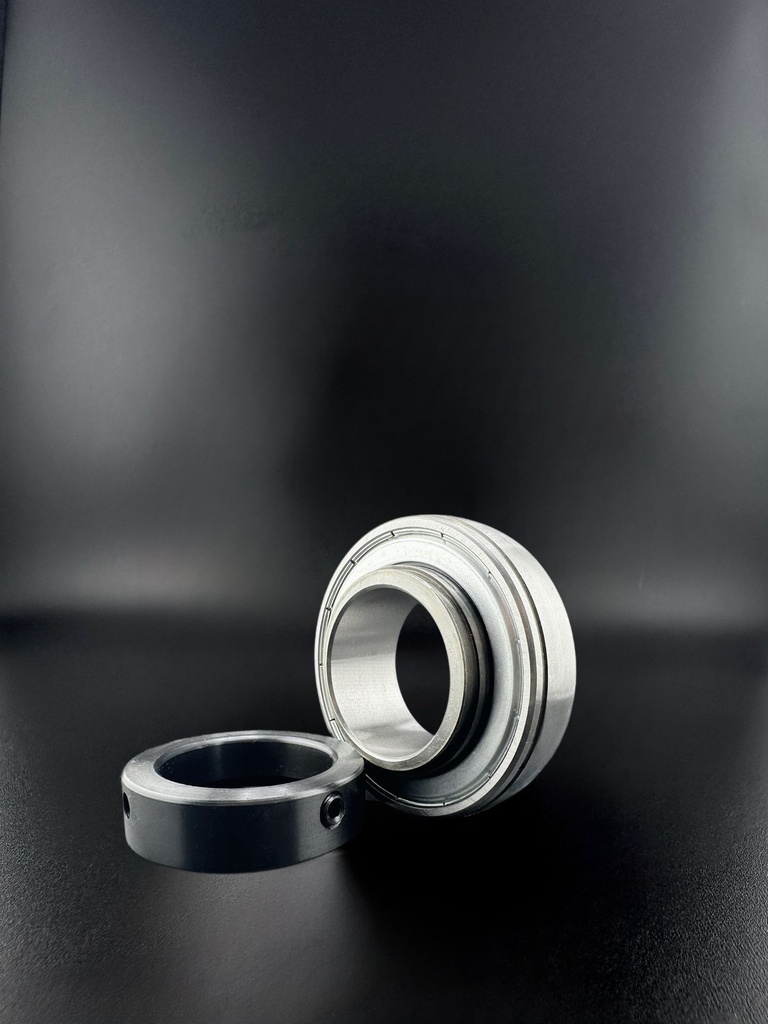

NSK UC207 Spannlager (35x72x42,9)
Beschreibung
Als Spannlager (Y-Lager) wird dieses Lager auf der Welle festgesetzt und in ein Gehäuse eingesetzt. Mit 35x72x42,9 mm und einem Eigengewicht von 0,49 kg ist die Einbausituation festgelegt; weitere technische Daten enthält die Spezifikationstabelle. Merkmal dieser Ausführung ist berührende Dichtung. Die kugelige Außenfläche ist das kennzeichnende Merkmal: Sie sitzt in der Kalotte eines Gehäuses und lässt die Lagerstelle sich beim Einbau auf die Welle ausrichten.
Das Spannlager ist ein Kugellager, das für eine ganz bestimmte Einbausituation gebaut ist: die gezogene, ungestufte Welle ohne gefertigten Lagersitz. Zwei Merkmale unterscheiden es deshalb von einem gewöhnlichen Rillenkugellager. Der Innenring ist über den Außenring hinaus verbreitert und nimmt die Wellenbefestigung auf — je nach Ausführung Stellschrauben, einen Exzenterring oder eine Spannhülse —, sodass das Lager die Welle selbst greift, statt über eine Presspassung gehalten zu werden.
Und die Außenfläche ist nicht zylindrisch, sondern kugelig ausgeführt; sie sitzt in der Kalotte eines Steh-, Flansch- oder Spannlagergehäuses und erlaubt es der Lagerstelle, sich beim Einbau auf die Welle auszurichten. Aus dieser Bauweise folgen ihre Grenzen ebenso wie ihre Vorteile: Weil die Befestigung auf einer Welle mit weiteren Toleranzen arbeitet als ein gefertigter Lagersitz, sind Rundlauf und zulässige Drehzahl geringer als bei einem in eine Passung gefügten Lager, und die Einstellbewegung dient dem Ausrichten beim Einbau, nicht dem Dauerbetrieb unter wechselnder Schiefstellung.
Die beidseitige berührende Dichtung schließt den Wälzraum ab und hält die ab Werk eingebrachte Fettfüllung bei den Kugeln — der Grund, warum diese Bauart an Lagerstellen steht, die selten oder gar nicht gewartet werden; ist ein Schmiernippel vorhanden, gehört das Nachschmierintervall trotzdem in die Instandhaltungsplanung. Ringe und Kugeln bestehen aus Standard-Wälzlagerstahl.
Eine Lagerluftklasse ist für diese Artikel nicht als eigenes Katalogmerkmal geführt und der Spezifikationstabelle zu entnehmen. Belastbar ist die Bauart vorrangig radial.
NSK UC207 Spannlager (35x72x42,9)
— 35 x 72 x 42,9 mm
Antwort innerhalb 4 Werkstunden
Gleiche Maße — andere Marken
Lager gleicher Bauart mit identischen Abmessungen 35 × 72 × 42,9 mm — Abdichtung, Lagerluft und Ausführung bitte prüfen.
Kein Treffer
Maßidentisch heißt: gleiche Bauart und gleiche Hauptabmessungen (d × D × B). Abdichtung, Käfig, Lagerluft und Ausführung (z. B. Werkstoff, Genauigkeit, Fettfüllung) stehen im Suffix und können abweichen — bitte vor der Bestellung prüfen.
| Produkt | Marke | Preis | Verfügbarkeit | ||
|---|---|---|---|---|---|
| SNR UC207 G2 Spannlager (35x72x42,9) | SNR | 20,85 € | Auf Lager | ||
| FYH UC207 Spannlager (35x72x42,9) | FYH | 5,62 € | Auf Lager | ||
| FAG UC207 Spannlager (35x72x42,9) | FAG | 15,12 € | Auf Lager | ||
| NTN M-UC207 D1 Spannlager (35x72x42,9) | NTN | 22,44 € | Auf Lager | ||
| INA GYE35-KRR-B-FA107 Spannlager (35x72x42,9) | INA | 23,42 € | Auf Lager | ||
