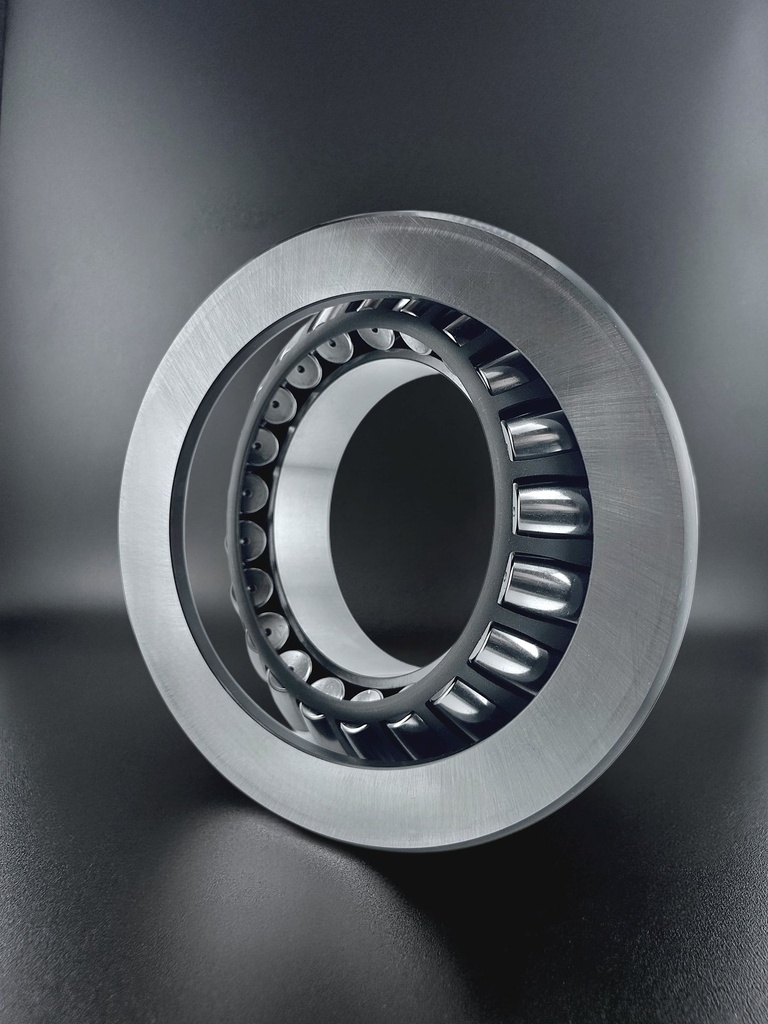

STC-Steyr 29484 E.M Axial-Pendelrollenlager (420x730x185)
Beschreibung
Als Axial-Pendelrollenlager nimmt dieses Lager hohe axiale und mäßige radiale Kräfte auf und gleicht Fluchtungsfehler aus. Die Einbaumaße liegen bei 420x730x185 mm, das Gewicht bei 325 kg; darüber hinausgehende technische Daten zeigt die Spezifikationstabelle. Weil die Rollen unter einem Winkel zur Lagerachse laufen, entsteht neben der axialen Tragwirkung eine radiale Komponente, die bei der Anschlusskonstruktion zu berücksichtigen ist.
Das Axial-Pendelrollenlager trägt über tonnenförmige Rollen, die schräg zur Lagerachse zwischen einer ebenen Wellscheibe und einer hohlkugeligen Gehäusescheibe abwälzen. Aus dieser Geometrie folgen zwei Eigenschaften zugleich: Der Rollensatz kann in der hohlkugeligen Laufbahn einschwenken und gleicht damit Fluchtungsfehler sowie Wellendurchbiegung aus, und die Schrägstellung erlaubt neben sehr hohen Längskräften die Aufnahme eines begrenzten radialen Anteils.
Zugleich erzeugt der Anstellwinkel unter Axiallast eine radiale Reaktionskraft, die die Anschlusskonstruktion abstützen muss. Eine dauernd wirkende Mindestaxialkraft hält den Rollensatz im Wälzkontakt; die Bauart wird typischerweise fettgeschmiert oder in ölgeschmierten Gehäusen betrieben, weil die Reibleistung bei hoher Last abzuführen ist.
Standard-Wälzlagerstahl ist durchgehärtet und deckt den üblichen Betriebstemperaturbereich ab; zur Auslegung sind Axialkraft, Radialanteil, Schiefstellung und Schmierung gemeinsam zu bewerten.
STC-Steyr 29484 E.M Axial-Pendelrollenlager (420x730x185)
— 420 x 730 x 185 mm
