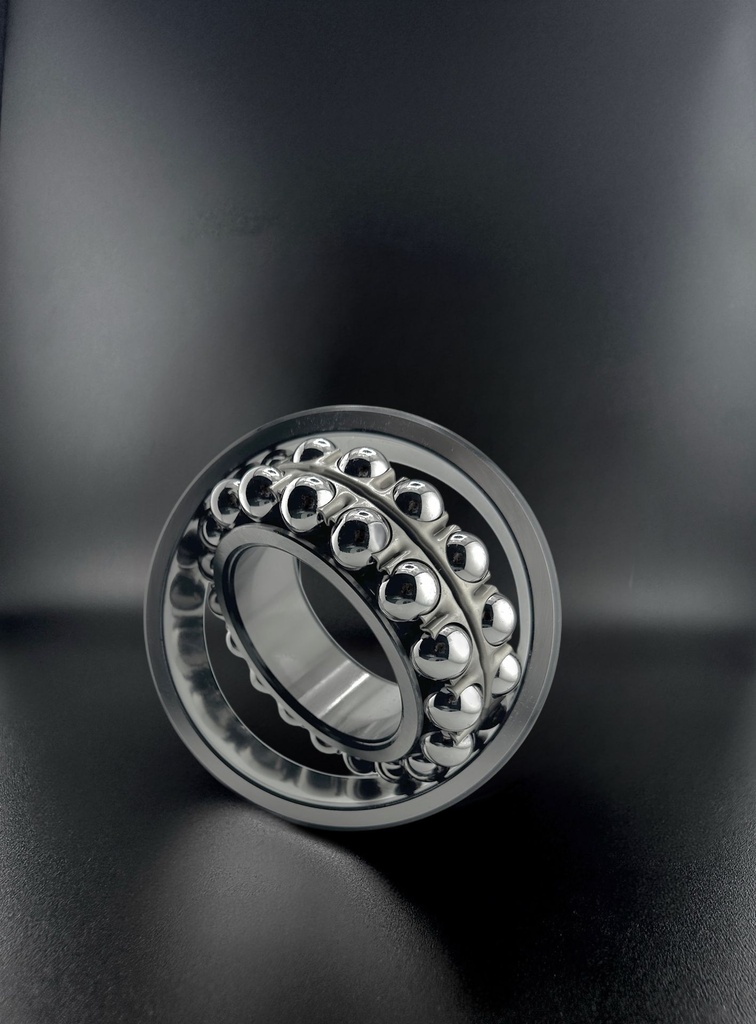

ZEN S1208 Pendelkugellager (40x80x18)

Als Pendelkugellager gleicht dieses Lager Fluchtungsfehler und Wellendurchbiegung aus. Für dieses Lager von ZEN gelten 40x80x18 mm und ein Gewicht von 0,414 kg; weitere technische Angaben enthält die Spezifikationstabelle. Merkmal dieser Ausführung ist nichtrostender Stahl. Wo zwei Lagerstellen nicht sicher fluchten, ist diese Bauart die nachsichtigste unter den Kugellagern.

Zwei Kugelreihen laufen auf einer gemeinsamen, kugelig ausgeführten Außenlaufbahn, deren Krümmungsmittelpunkt in der Lagerachse liegt. Dadurch bleibt die Innenringeinheit im Außenring verschwenkbar: Fluchtungsfehler zwischen den Lagerstellen und die Durchbiegung langer Wellen werden aufgenommen, ohne dass an den Laufbahnen Kantenpressung entsteht.

Der Preis dieser Nachgiebigkeit ist die geringe Schmiegung der kugeligen Außenlaufbahn — die Berührungsfläche ist klein, die Tragzahl entsprechend niedriger als bei Bauarten mit eng geschmiegten Rillen, und Axialkräfte sind nur in bescheidenem Umfang zulässig. Die Bauart gehört deshalb an Stellen, an denen Ausrichtfehler sicher auftreten und die Radiallast mäßig bleibt, etwa an langen Wellen in Stehlagergehäusen und in der Fördertechnik.

Die offene Ausführung überlässt Abdichtung, Erstbefüllung und Nachschmierung der umgebenden Konstruktion und hält den Wälzraum zugleich für eine gezielte Schmierstoffzufuhr zugänglich. Die Ausführung in nichtrostendem Stahl ist für feuchte, nasse oder chemisch belastete Umgebungen und für Anwendungen gedacht, in denen Rostfreiheit gefordert ist; die Tragzahlen liegen dabei etwas unter denen aus Standard-Wälzlagerstahl.

Die geführte normale Radiallagerluft entspricht der Standardklasse und passt zu den üblichen Passungen und Temperaturverhältnissen.
