ContiTech SPB1400LW Ummantelte Keilriemen
Beschreibung
Mit dem ContiTech SPB1400LW erhalten Sie einen ummantelten Keilriemen im Profil SPB nach DIN 7753-1 / ISO 4184 für den reibschlüssigen Leistungstransfer zwischen zwei Riemenscheiben. Alle drei Längenmaße im Überblick: Innenlänge Li 1.340 mm, Richtlänge Ld 1.400 mm, Außenlänge La 1.422 mm. Die Zahl in der Bezeichnung kodiert die Richtlänge Ld (Wirklänge Lw) — beim Vergleich mit anderen Herstellern immer auf das gleiche Längenmaß achten, sonst passt der Riemen um mehrere Zentimeter nicht.

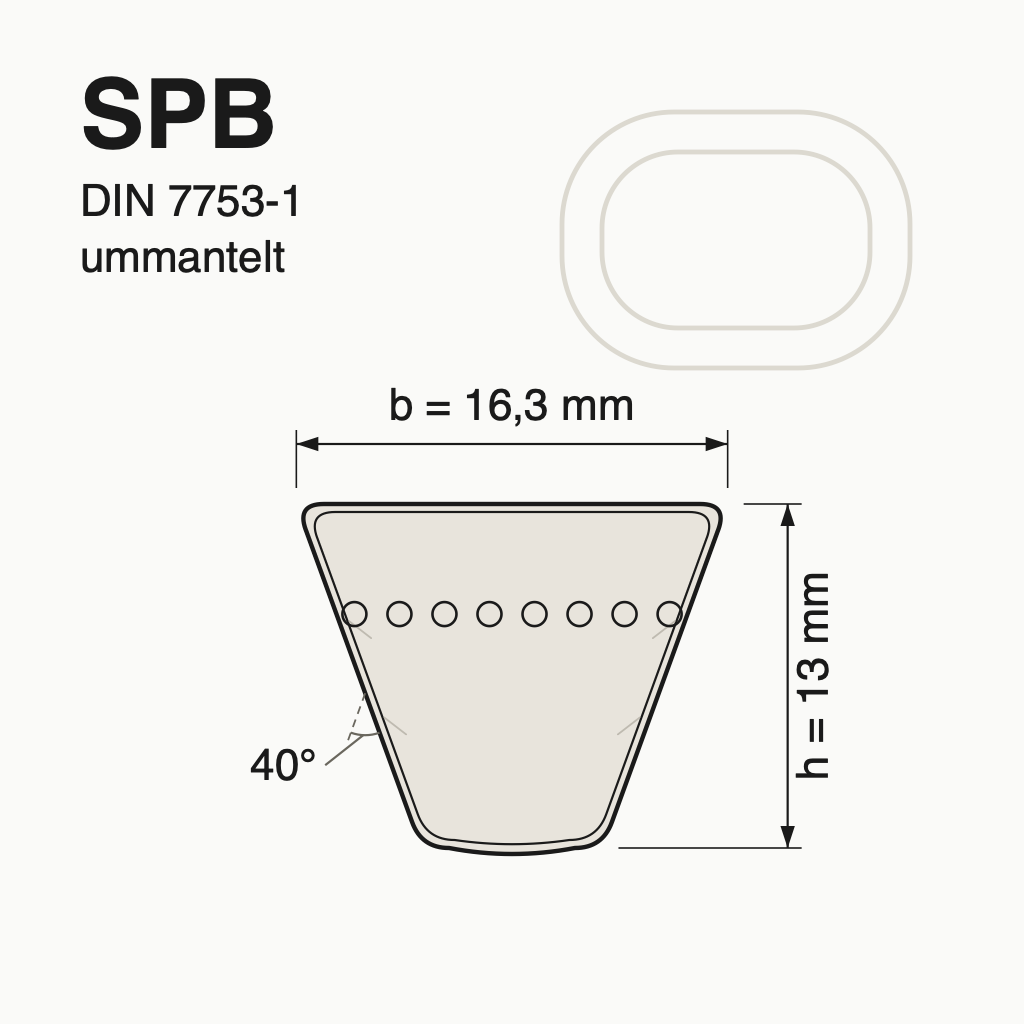

Der Querschnitt beträgt 16,3 × 13 mm, der Keilwinkel 40°. Als Ersatz eignet sich jeder Riemen mit identischem Profil SPB und gleicher Richtlänge 1.400 mm — die Herstellermarke spielt für die Passform keine Rolle. Der kleinste zulässige Scheiben-Richtdurchmesser liegt bei 140 mm; engere Radien verkürzen die Lebensdauer deutlich; das Metergewicht beträgt 0,195 kg/m.
Die Gewebeummantelung schützt den Zugstrang vor Abrieb, Öl und Ozon und macht diese Bauart zum robusten Standard für Antriebe in Industrie, Landtechnik und Gerätebau (Riemengeschwindigkeit bis etwa 30 m/s). Der zulässige Umgebungstemperaturbereich beträgt -40 bis 100 °C. Passende Keilriemenscheiben führen für dieses Profil eine Rillenflanke von 34° (bei großen Richtdurchmessern entsprechend der Scheibennorm abgestuft).
Der Querschnitt ist deckungsgleich mit dem US-Profil 5V/15N nach ARPM/MPTA — hilfreich beim Ersatz an Importmaschinen; dort ist die Bezeichnungszahl allerdings die Außenlänge in Zoll-Logik, nicht die Richtlänge. Praxistipp: Wer den alten Riemen in der Hand hat, misst am einfachsten die Innenseite (Li); wer nach Zeichnung bestellt, findet dort meist die Richtlänge (Ld). Beide Werte stehen oben in der Spezifikationstabelle nebeneinander.
ContiTech SPB1400LW Ummantelte Keilriemen
EB-KR-SPB1400LW-CONTITECH
Antwort innerhalb 4 Werkstunden
