ContiTech SPB4560LW Ummantelte Keilriemen

ContiTech SPB4560LW — ummantelter Keilriemen, Profil SPB, nach DIN 7753-1 / ISO 4184. Die Kraftübertragung erfolgt reibschlüssig über die Keilflanken in der Scheibenrille. Alle drei Längenmaße im Überblick: Innenlänge Li 4.500 mm, Richtlänge Ld 4.560 mm, Außenlänge La 4.582 mm. Die Zahl in der Bezeichnung kodiert die Richtlänge Ld (Wirklänge Lw) — beim Vergleich mit anderen Herstellern immer auf das gleiche Längenmaß achten, sonst passt der Riemen um mehrere Zentimeter nicht.

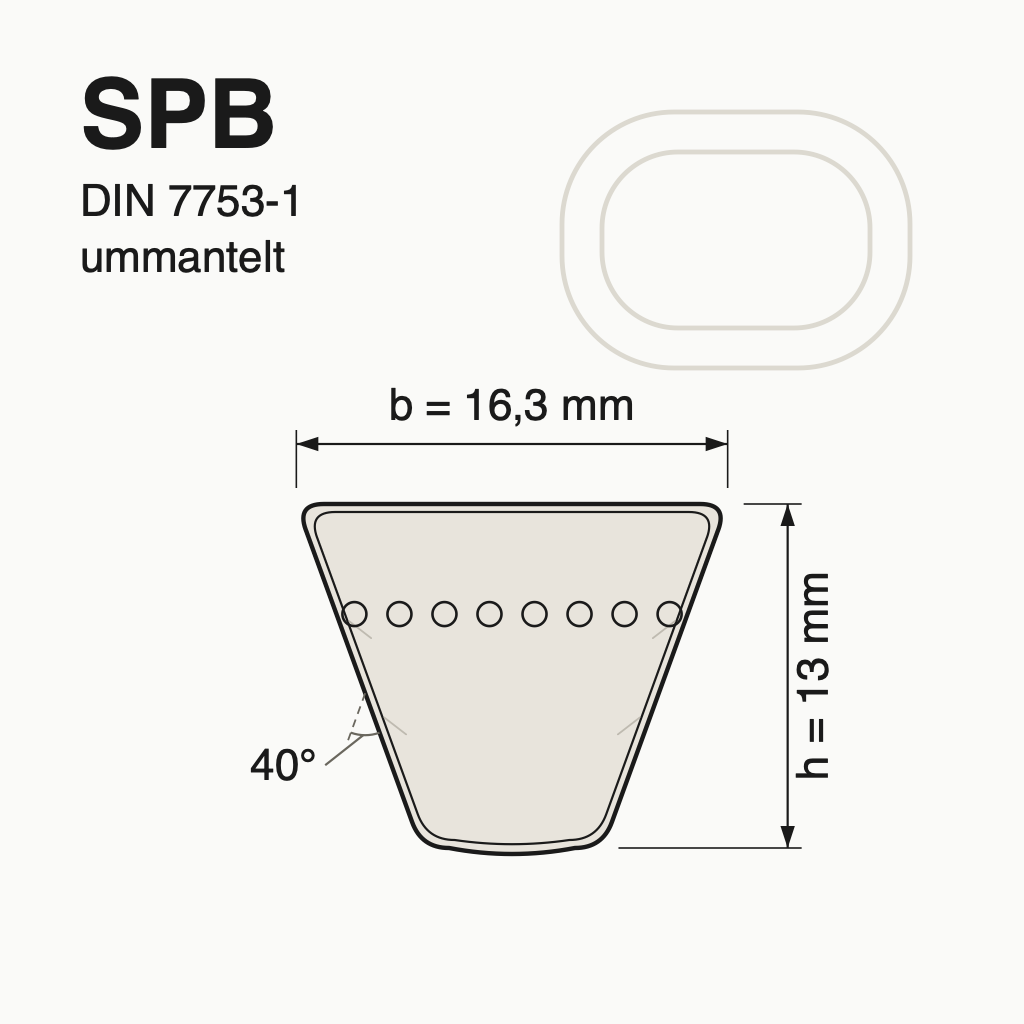

Der Querschnitt beträgt 16,3 × 13 mm, der Keilwinkel 40°. Für den Austausch gilt: Profil und Richtlänge müssen übereinstimmen. Jeder Keilriemen im Profil SPB mit Richtlänge 4.560 mm ist unabhängig vom Hersteller einbaukompatibel. Der kleinste zulässige Scheiben-Richtdurchmesser liegt bei 140 mm; engere Radien verkürzen die Lebensdauer deutlich; das Metergewicht beträgt 0,195 kg/m.

Die Gewebeummantelung schützt den Zugstrang vor Abrieb, Öl und Ozon und macht diese Bauart zum robusten Standard für Antriebe in Industrie, Landtechnik und Gerätebau (Riemengeschwindigkeit bis etwa 30 m/s). Der zulässige Umgebungstemperaturbereich beträgt -40 bis 100 °C. Passende Keilriemenscheiben führen für dieses Profil eine Rillenflanke von 34° (bei großen Richtdurchmessern entsprechend der Scheibennorm abgestuft).

Der Querschnitt ist deckungsgleich mit dem US-Profil 5V/15N nach ARPM/MPTA — hilfreich beim Ersatz an Importmaschinen; dort ist die Bezeichnungszahl allerdings die Außenlänge in Zoll-Logik, nicht die Richtlänge. Zum Nachmessen eines Altriemens: die Innenlänge lässt sich mit einem Maßband an der Innenseite des Riemens abnehmen, während Zeichnungen und Antriebsauslegungen üblicherweise die Richtlänge angeben — die Tabelle oben rechnet beide Angaben für Sie um.

Bei Mehrrillenantrieben stets alle Riemen eines Antriebs gemeinsam und im satzkonstanten Längenbereich tauschen, damit die Last gleichmäßig verteilt bleibt.
