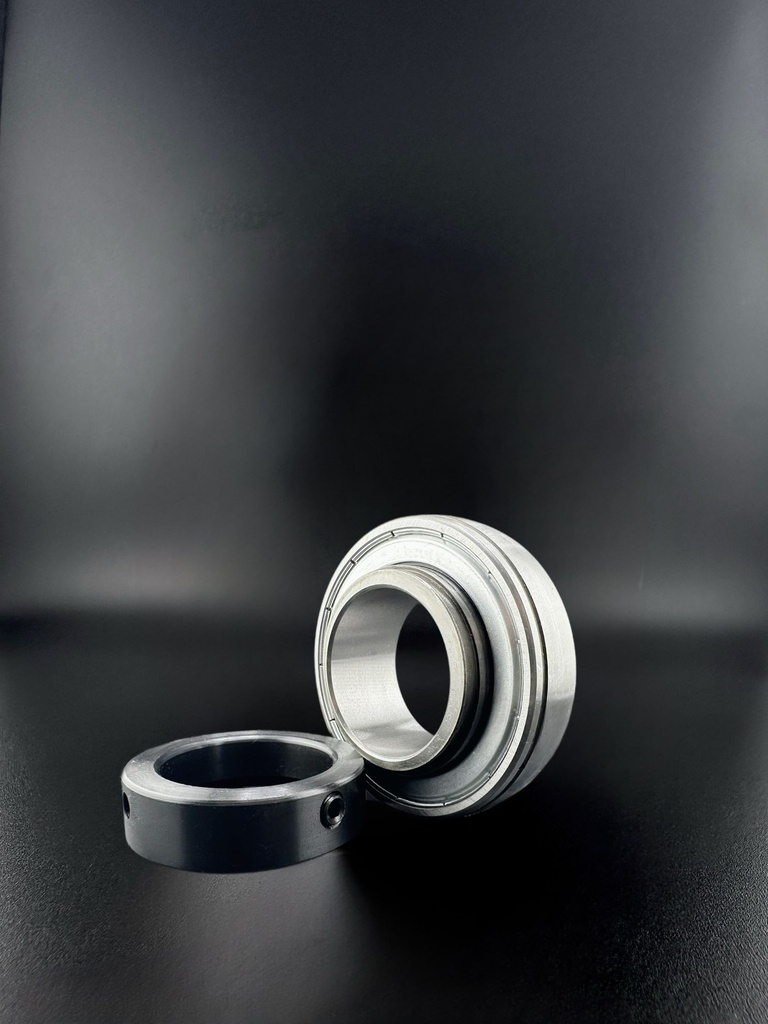

SNR SUC204 Spannlager (20x47x31)
† Katalogwert, nicht verifiziert
Beschreibung
Als Spannlager (Y-Lager) wird dieses Lager auf der Welle festgesetzt und in ein Gehäuse eingesetzt. Dieses Lager von SNR misst 20x47x31 mm und wiegt 0,152 kg; ergänzende technische Daten führt die Spezifikationstabelle auf. Merkmale dieser Ausführung sind berührende Dichtung und nichtrostender Stahl. Der kugelige Außenring ist das eigentliche Merkmal dieser Bauart — er lässt die Lagerstelle sich beim Anziehen selbst ausrichten.
Ein Spannlager verbindet zwei Dinge: einen breiten Innenring, der auf einer glatten Welle festgesetzt wird, und einen kugelig ballig geschliffenen Außenring, der im Gehäuse eine Schwenkbewegung zulässt. Damit gleicht die Lagerstelle Ausrichtfehler aus, die beim Anbau an Blech, Guss oder geschweißte Rahmen unvermeidlich sind — die Bauart ist für Anwendungen gedacht, in denen die Anschlusskonstruktion keine Laufbahngüte bietet.
Die Festsetzung auf der Welle erfolgt je nach Ausführung über Gewindestifte, einen Exzenterring oder eine Spannhülse; maßgeblich ist, dass die Welle im Sitzbereich maßhaltig und sauber ist, weil der Innenring seinen Halt allein aus dieser Verbindung bezieht. Die Winkelbeweglichkeit dient dem Ausgleich beim Einbau, nicht dem Betrieb: Eine dauernd umlaufende Schiefstellung belastet die Dichtung und verkürzt die Lebensdauer.
Die vorgesetzte Schleuderscheibe wirft Spritzwasser und groben Schmutz ab, bevor sie die eigentliche Dichtung erreichen — eine Staffelung, die die Lebensdauer der Dichtung in stark verschmutzter Umgebung deutlich verlängert. Die Ausführung in nichtrostendem Stahl ist für feuchte, nasse oder chemisch belastete Umgebungen und für Anwendungen gedacht, in denen Rostfreiheit gefordert ist; die Tragzahlen liegen dabei etwas unter denen aus Standard-Wälzlagerstahl.
SNR SUC204 Spannlager (20x47x31)
— 20 x 47 x 31 mm
Antwort innerhalb 4 Werkstunden
Gleiche Maße — andere Marken
Lager gleicher Bauart mit identischen Abmessungen 20 × 47 × 31 mm — Abdichtung, Lagerluft und Ausführung bitte prüfen.
Kein Treffer
Maßidentisch heißt: gleiche Bauart und gleiche Hauptabmessungen (d × D × B). Abdichtung, Käfig, Lagerluft und Ausführung (z. B. Werkstoff, Genauigkeit, Fettfüllung) stehen im Suffix und können abweichen — bitte vor der Bestellung prüfen.
| Produkt | Marke | Preis | Verfügbarkeit | ||
|---|---|---|---|---|---|
| FAG UC204 Spannlager (20x47x31) | FAG | 8,54 € | Auf Lager | ||
| SKF YAR204-2F Spannlager (20x47x31) | SKF | 13,68 € | Auf Lager | ||
| NTN M-AEL204 D1 Spannlager (20x47x31) | NTN | 17,66 € | Auf Lager | ||
| NTN M-UC204 D1 Spannlager (20x47x31) | NTN | 24,36 € | Auf Lager | ||
| FYH UC204 Spannlager (20x47x31) | FYH | 3,28 € | Auf Lager | ||
Häufige Fragen
Welche Abmessungen hat das SNR SUC204 Spannlager (20x47x31)?
Wer ist der Hersteller des SNR SUC204 Spannlager (20x47x31)?
Wie schwer ist das SNR SUC204 Spannlager (20x47x31)?
Welche Abdichtung hat das SNR SUC204 Spannlager (20x47x31)?
Welcher Lagertyp ist das SNR SUC204 Spannlager (20x47x31)?
