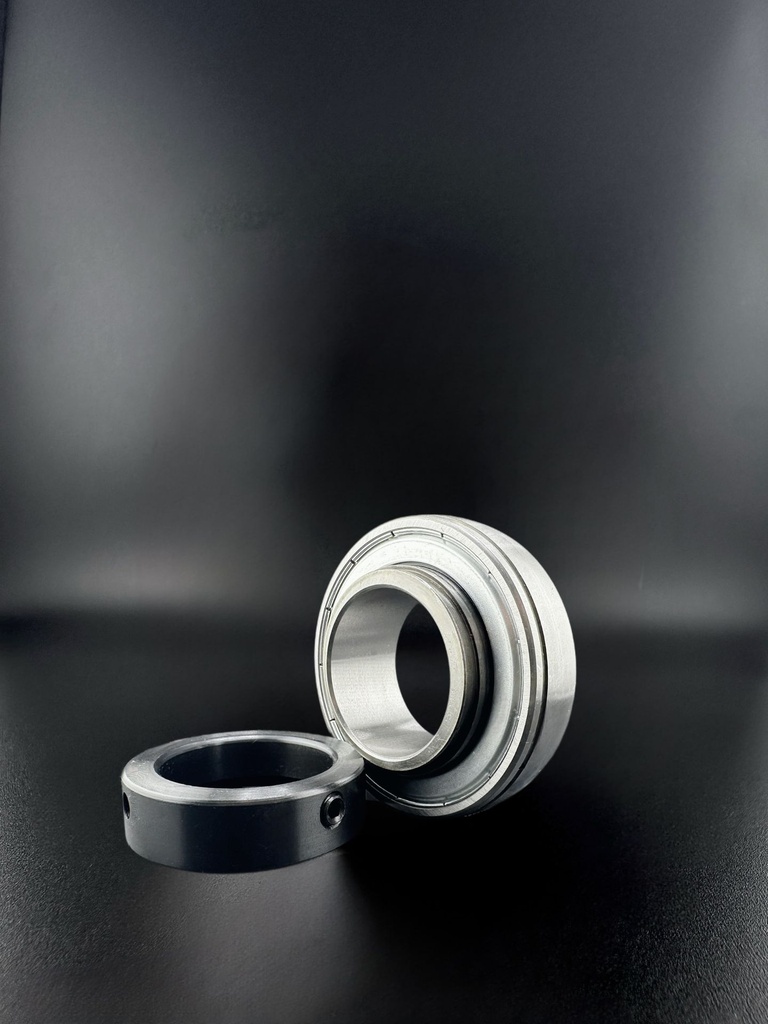

ZEN SUC206-GA351 Spannlager (30x62x38,1)
Beschreibung
Als Spannlager (Y-Lager) wird dieses Lager auf der Welle festgesetzt und in ein Gehäuse eingesetzt. Mit 30x62x38,1 mm und einem Eigengewicht von 0,32 kg ist die Einbausituation festgelegt; weitere technische Daten enthält die Spezifikationstabelle. Merkmal dieser Ausführung ist nichtrostender Stahl. Das Spannlager ist für die Montage auf einer glatten, ungestuften Welle gemacht: Es wird an Ort und Stelle festgesetzt, statt zwischen Wellenabsatz und Mutter gespannt zu werden.
Ein Spannlager verbindet zwei Dinge: einen breiten Innenring, der auf einer glatten Welle festgesetzt wird, und einen kugelig ballig geschliffenen Außenring, der im Gehäuse eine Schwenkbewegung zulässt. Damit gleicht die Lagerstelle Ausrichtfehler aus, die beim Anbau an Blech, Guss oder geschweißte Rahmen unvermeidlich sind — die Bauart ist für Anwendungen gedacht, in denen die Anschlusskonstruktion keine Laufbahngüte bietet.
Die Festsetzung auf der Welle erfolgt je nach Ausführung über Gewindestifte, einen Exzenterring oder eine Spannhülse; maßgeblich ist, dass die Welle im Sitzbereich maßhaltig und sauber ist, weil der Innenring seinen Halt allein aus dieser Verbindung bezieht. Die Winkelbeweglichkeit dient dem Ausgleich beim Einbau, nicht dem Betrieb: Eine dauernd umlaufende Schiefstellung belastet die Dichtung und verkürzt die Lebensdauer.
Die berührende Dichtung liegt am Gegenlaufbereich an und schließt den Wälzraum gegen Staub, Spritzwasser und Auswaschung ab; sie erhöht dafür das Reibmoment und begrenzt die zulässige Drehzahl. Die Ausführung in nichtrostendem Stahl ist für feuchte, nasse oder chemisch belastete Umgebungen und für Anwendungen gedacht, in denen Rostfreiheit gefordert ist; die Tragzahlen liegen dabei etwas unter denen aus Standard-Wälzlagerstahl.
ZEN SUC206-GA351 Spannlager (30x62x38,1)
— 30 x 62 x 38,1 mm
Antwort innerhalb 4 Werkstunden
Gleiche Maße — andere Marken
Lager gleicher Bauart mit identischen Abmessungen 30 × 62 × 38,1 mm — Abdichtung, Lagerluft und Ausführung bitte prüfen.
Kein Treffer
Maßidentisch heißt: gleiche Bauart und gleiche Hauptabmessungen (d × D × B). Abdichtung, Käfig, Lagerluft und Ausführung (z. B. Werkstoff, Genauigkeit, Fettfüllung) stehen im Suffix und können abweichen — bitte vor der Bestellung prüfen.
| Produkt | Marke | Preis | Verfügbarkeit | ||
|---|---|---|---|---|---|
| INA GYE30-KRR-B-FA107 Spannlager (30x62x38,1) | INA | 18,04 € | Auf Lager | ||
| INA GYE30-KRR-B Spannlager (30x62x38,1) | INA | 27,73 € | Auf Lager | ||
| INA GYE30-KRR-B-VA-HLA Spannlager (30x62x38,1) | INA | 79,73 € | Auf Lager | ||
| INA GYE30-KRR-B-FA107-VA-HLA Spannlager (30x62x38,1) | INA | 118,41 € | Auf Lager | ||
| FYH UC206 Spannlager (30x62x38,1) | FYH | 4,66 € | Auf Lager | ||
